Vektoren und ihre Anwendung: Geradengleichung, Skalarprodukt und Orthogonalität - Klausur Q2 GK (135 Minuten)

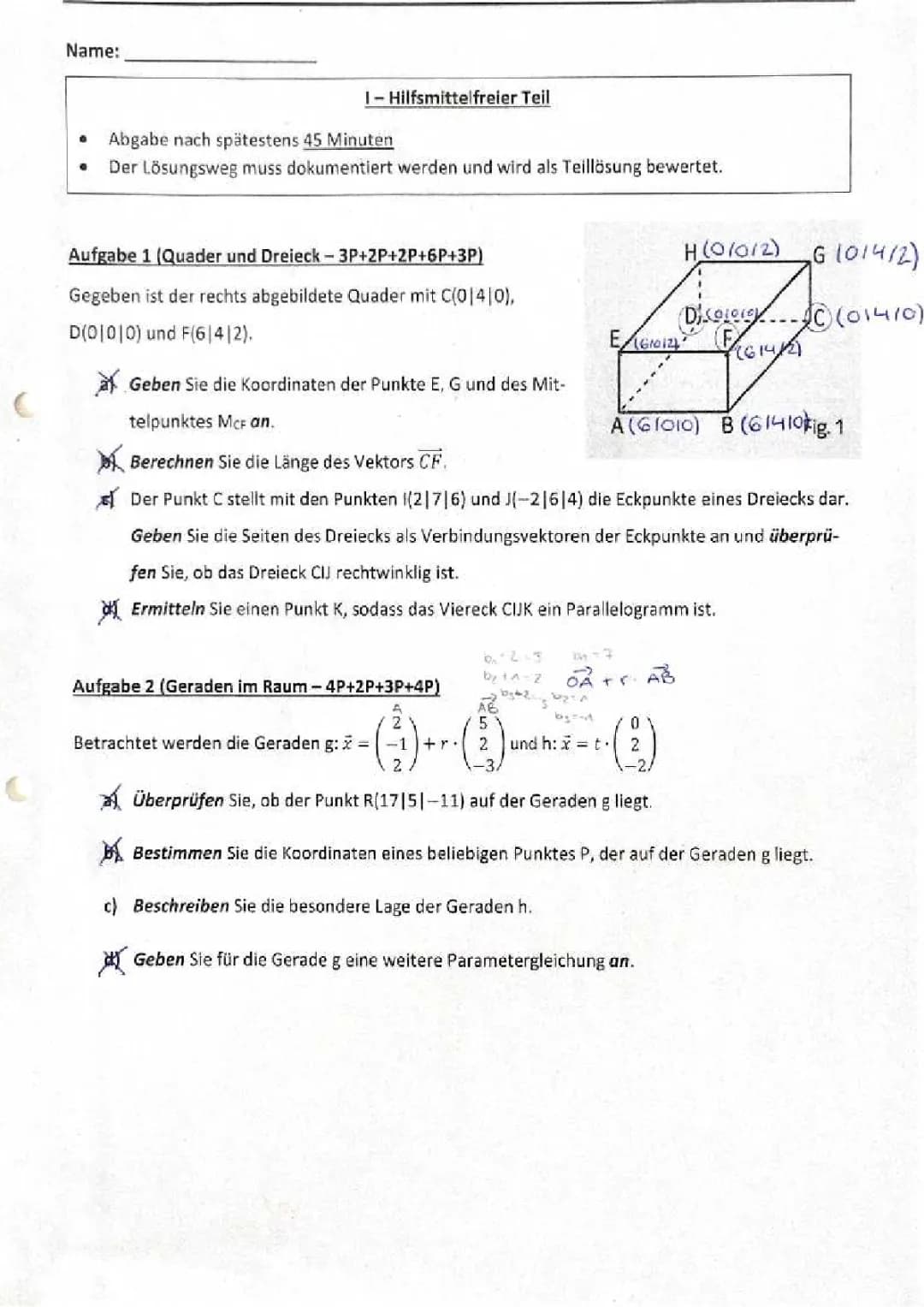

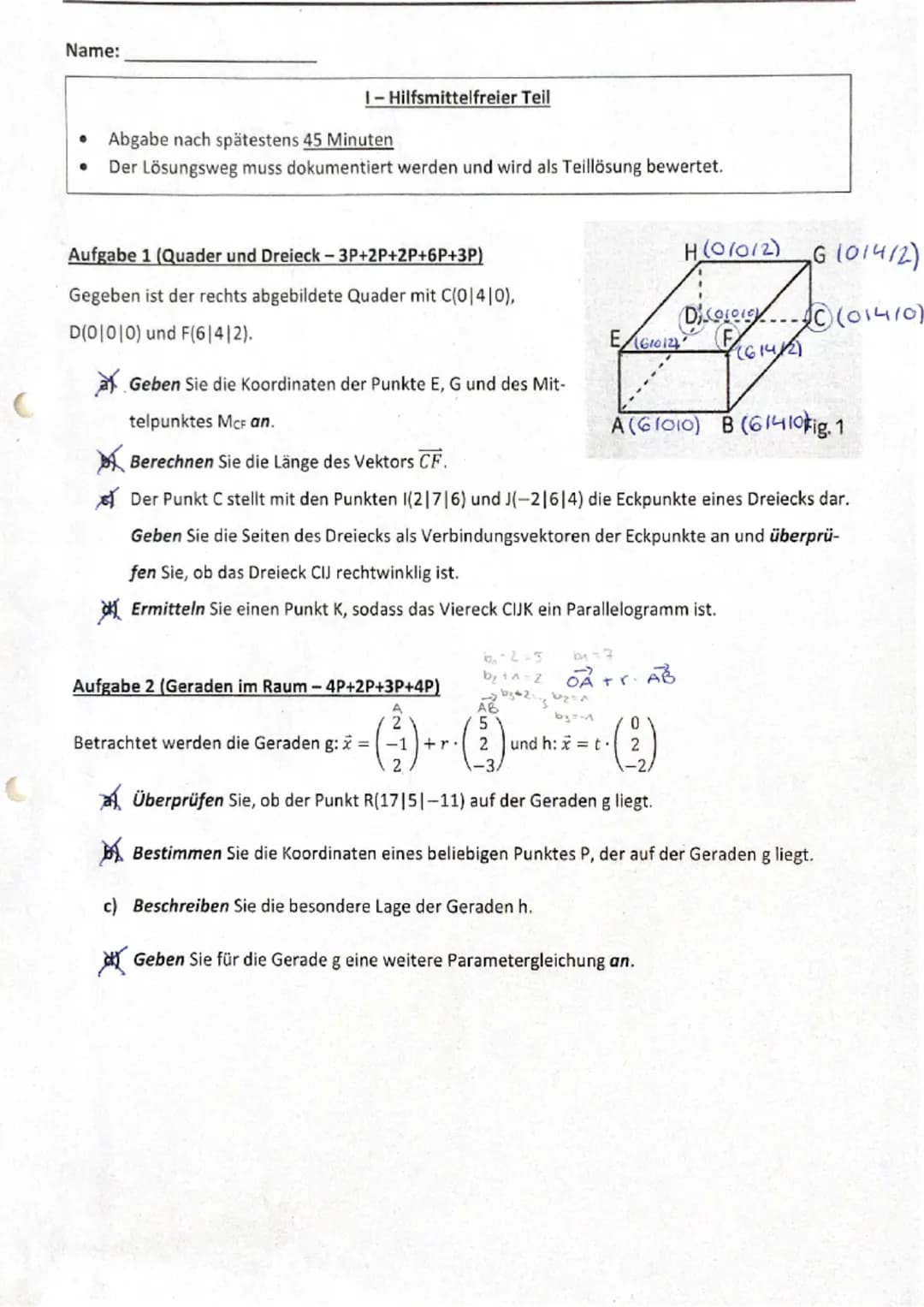

Hilfsmittelfreier Teil - Quader und Dreieck

Quader-Koordinaten sind oft der Einstieg in 3D-Geometrie. Bei einem Quader mit gegebenen Punkten C(0|4|0), D(0|0|0) und F(6|4|2) findest du die fehlenden Koordinaten durch logisches Überlegen der Quader-Struktur.

Der Mittelpunkt zweier Punkte berechnet sich immer durch: M = $(x₁+x₂)/2 | (y₁+y₂)/2 | (z₁+z₂)/2$. Für die Punkte C und F ergibt sich also M_CF(3|4|1).

Die Vektorlänge berechnest du mit der Formel |v⃗| = √$x² + y² + z²$. Der Vektor CF⃗ = (6|0|2) hat somit die Länge √40.

💡 Tipp: Bei Dreiecken prüfst du Rechtwinkligkeit mit dem Satz des Pythagoras: a² + b² = c² muss für mindestens eine Seitenkombination gelten.

Für Parallelogramme gilt: Gegenüberliegende Seiten sind parallel und gleich lang. Der Punkt K wird durch Vektoraddition gefunden.

Geraden im Raum - Grundlagen

Punktproben bei Geraden funktionieren so: Setze die Koordinaten in die Geradengleichung ein und löse nach dem Parameter auf. Wenn du einen eindeutigen Wert erhältst, liegt der Punkt auf der Gerade.

Eine Gerade durch den Ursprung erkennst du daran, dass der Stützvektor der Nullvektor ist. Die Gerade h: x⃗ = t·$0|2|-2$ geht durch den Ursprung, weil kein zusätzlicher Verschiebungsvektor vorhanden ist.

Alternative Parametergleichungen einer Geraden erhältst du durch: anderen Stützvektor wählen (beliebiger Punkt der Geraden) oder Richtungsvektor mit Faktor multiplizieren.

💡 Merkhilfe: Jede Gerade hat unendlich viele Parameterdarstellungen - wichtig ist nur, dass Richtungsvektor und ein Punkt stimmen.

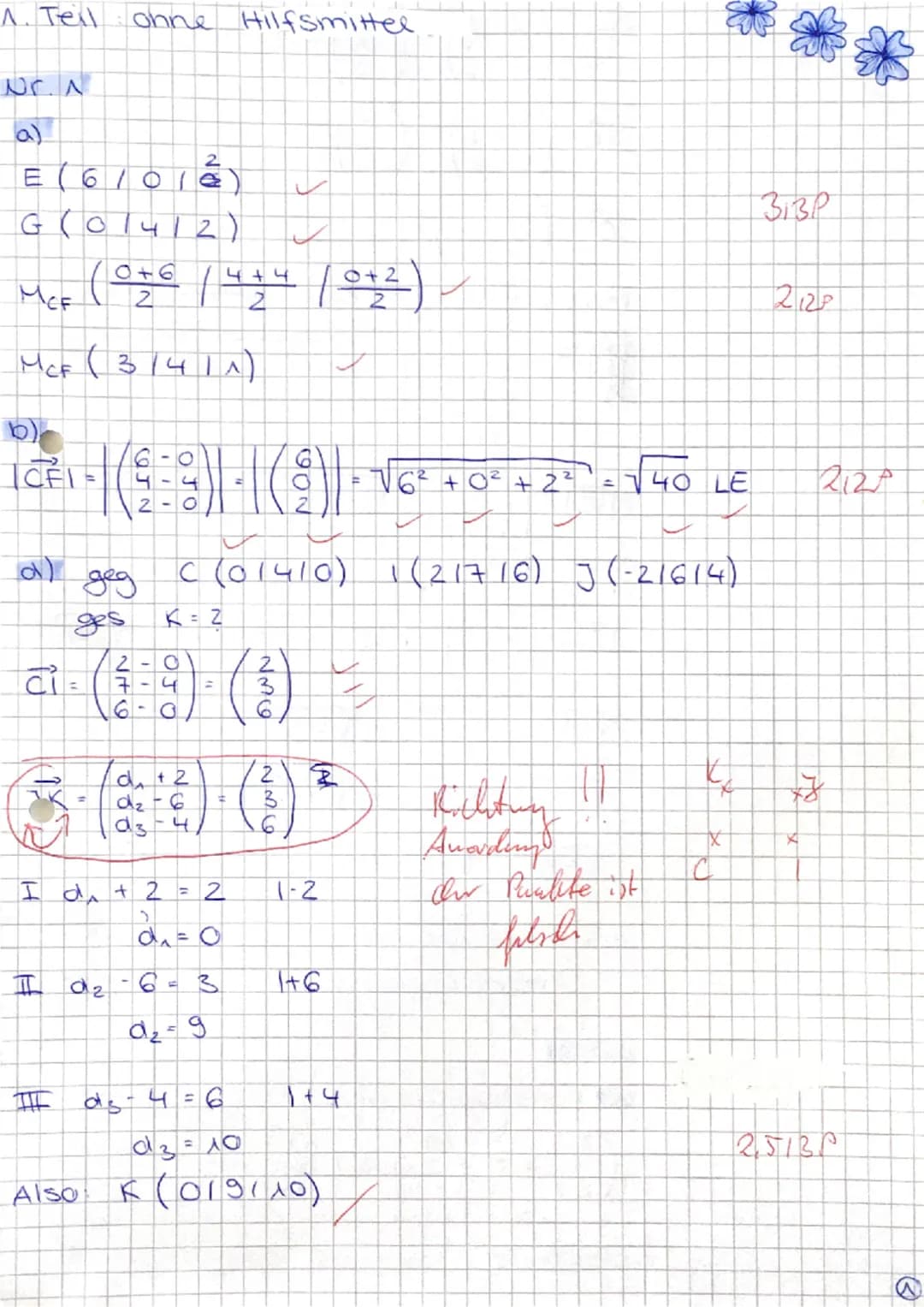

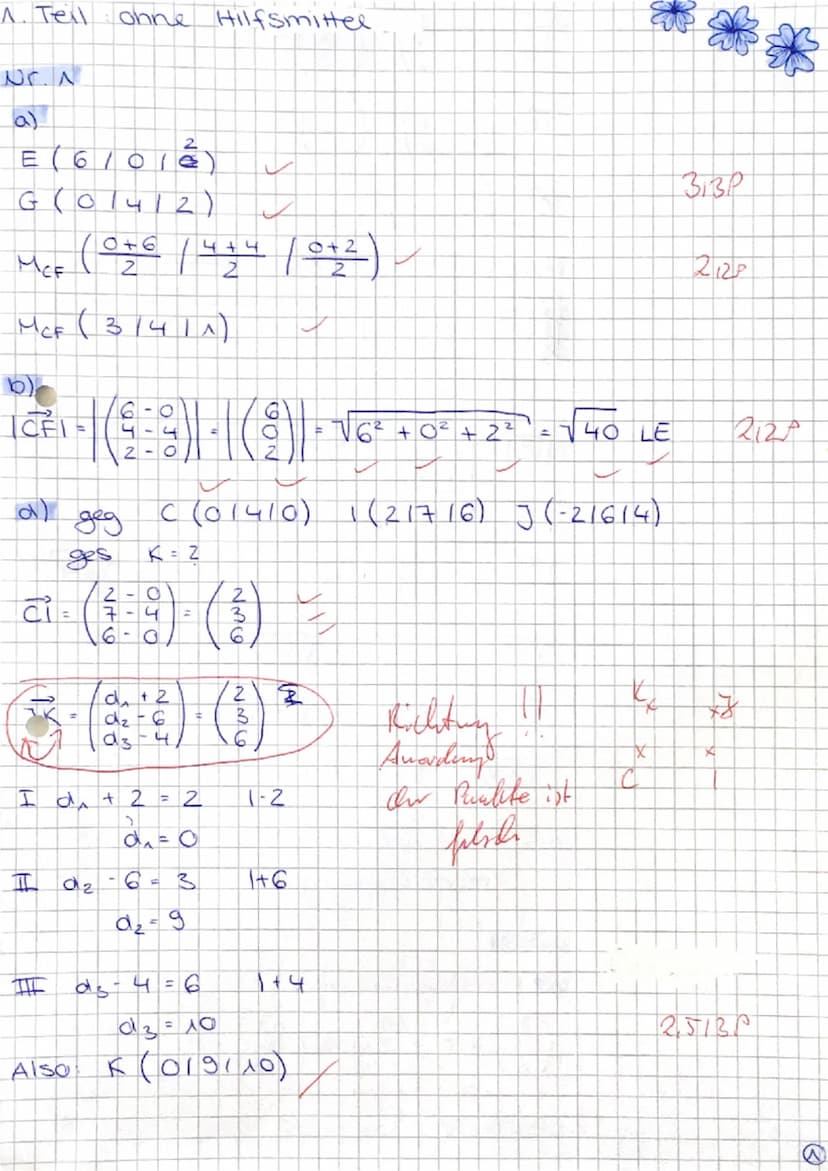

Lösungsansätze Teil 1

Die Koordinatenberechnung im Quader erfolgt systematisch: E(6|0|0), G(0|4|2), M_CF(3|4|1). Diese Punkte ergeben sich aus der Quadergeometrie und den gegebenen Eckpunkten.

Vektorbetrag von CF⃗: |CF⃗| = |(6|0|2)| = √$36 + 0 + 4$ = √40. Die Betragsberechnung ist eine der häufigsten Grundaufgaben in der Vektorrechnung.

Beim Parallelogramm CIJK muss gelten: CI⃗ = KJ⃗. Daraus folgt K = J + CI⃗ = $-2|6|4$ + (2|3|6) = (0|9|10).

💡 Kontrolltipp: Prüfe deine Parallelogramm-Lösung durch: CK⃗ sollte gleich IJ⃗ sein.

Dreiecksberechnungen und Punktprobe

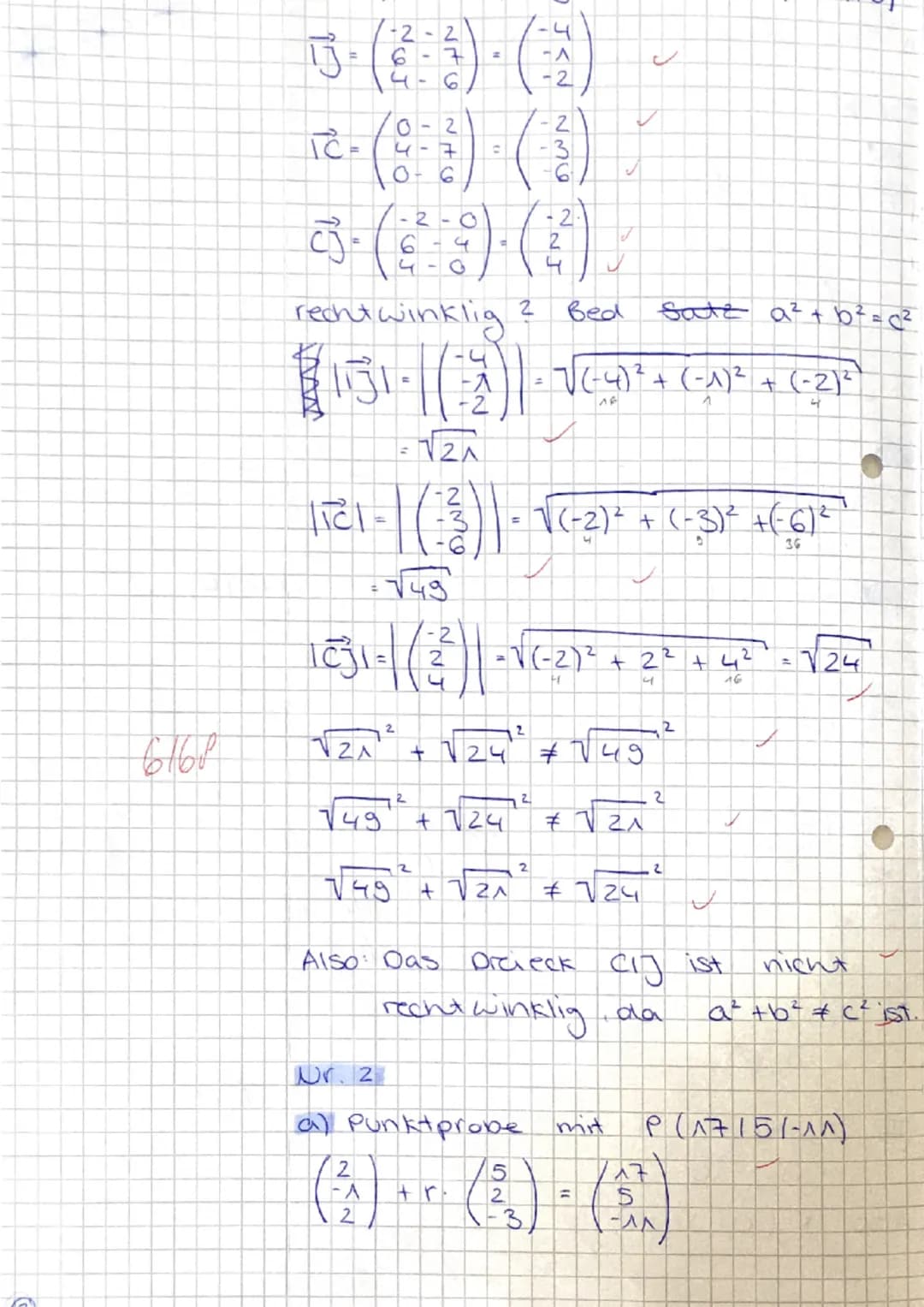

Seitenvektoren des Dreiecks CIJ berechnest du durch: CI⃗ = (2|3|6), CJ⃗ = $-2|2|4$, IJ⃗ = $-4|-1|-2$. Diese Vektoren verbinden jeweils die Eckpunkte miteinander.

Die Rechtwinkligkeitsprüfung erfolgt über den Satz des Pythagoras: |CI⃗|² + |CJ⃗|² = c². Mit den Beträgen √21, √49 und √24 zeigt sich: 21 + 24 ≠ 49, also ist das Dreieck nicht rechtwinklig.

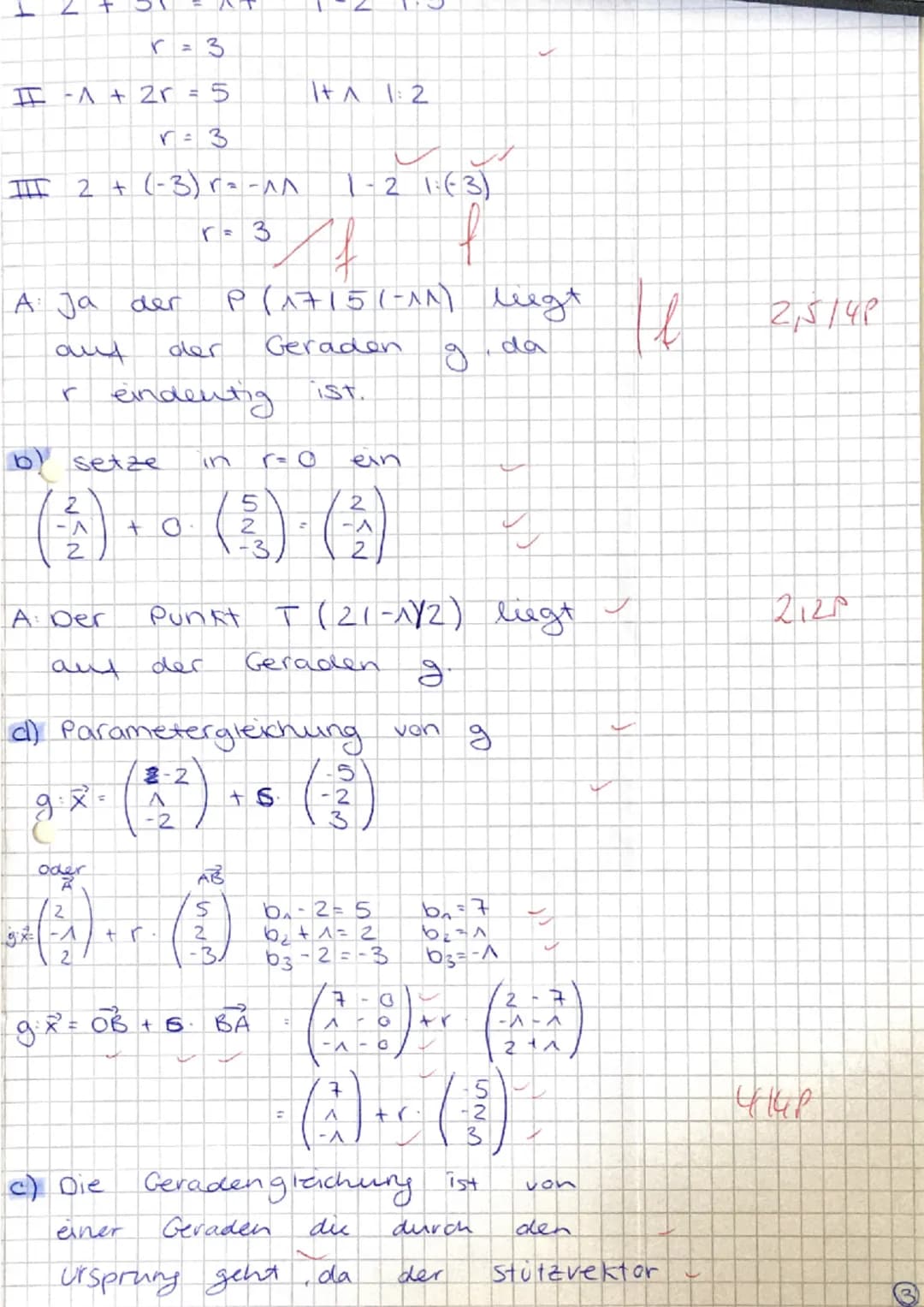

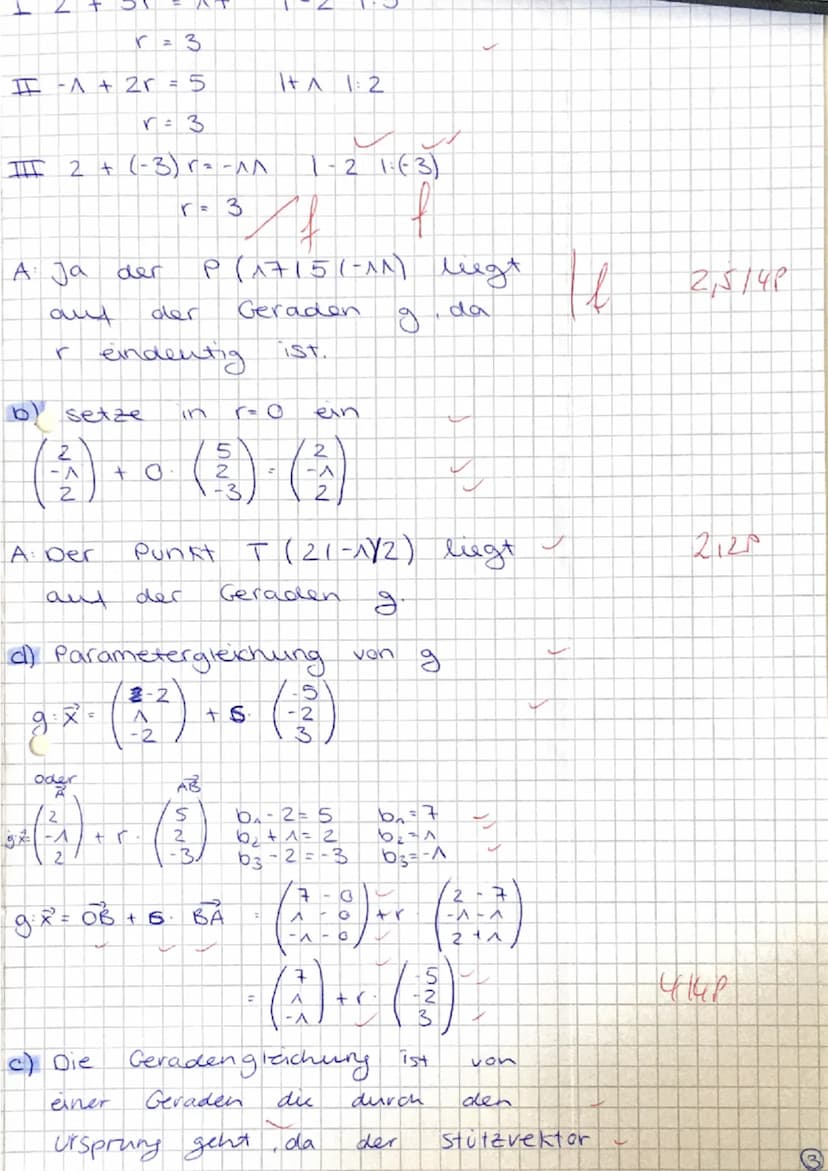

Punktprobe für R$17|5|-11$ auf Gerade g: Setze in die Parametergleichung ein und löse das Gleichungssystem. Da r = 3 für alle drei Koordinaten gilt, liegt R auf g.

💡 Wichtig: Bei der Punktprobe muss der Parameter r für alle drei Koordinatengleichungen denselben Wert haben.

Geradengleichungen und Varianten

Alternative Parameterdarstellungen erhältst du durch verschiedene Methoden: Verwende andere Punkte der Geraden als Stützvektor oder multipliziere den Richtungsvektor mit einem Faktor ungleich null.

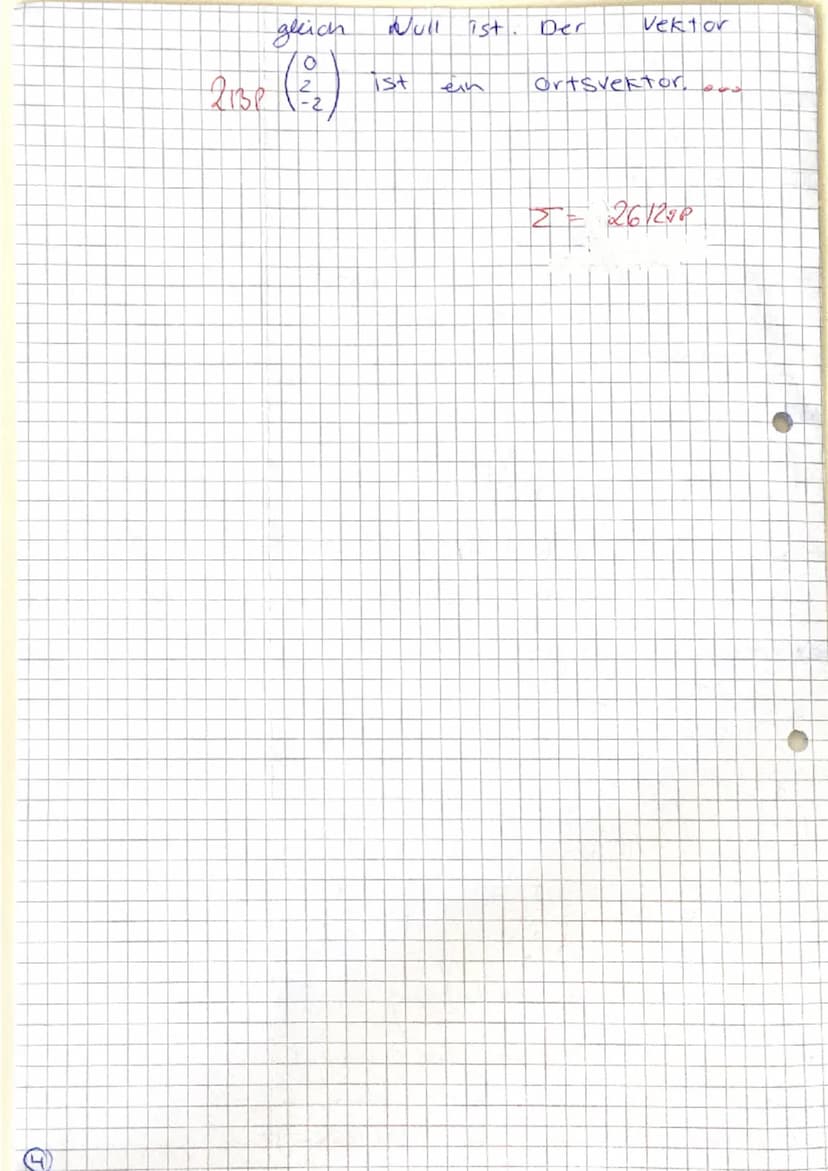

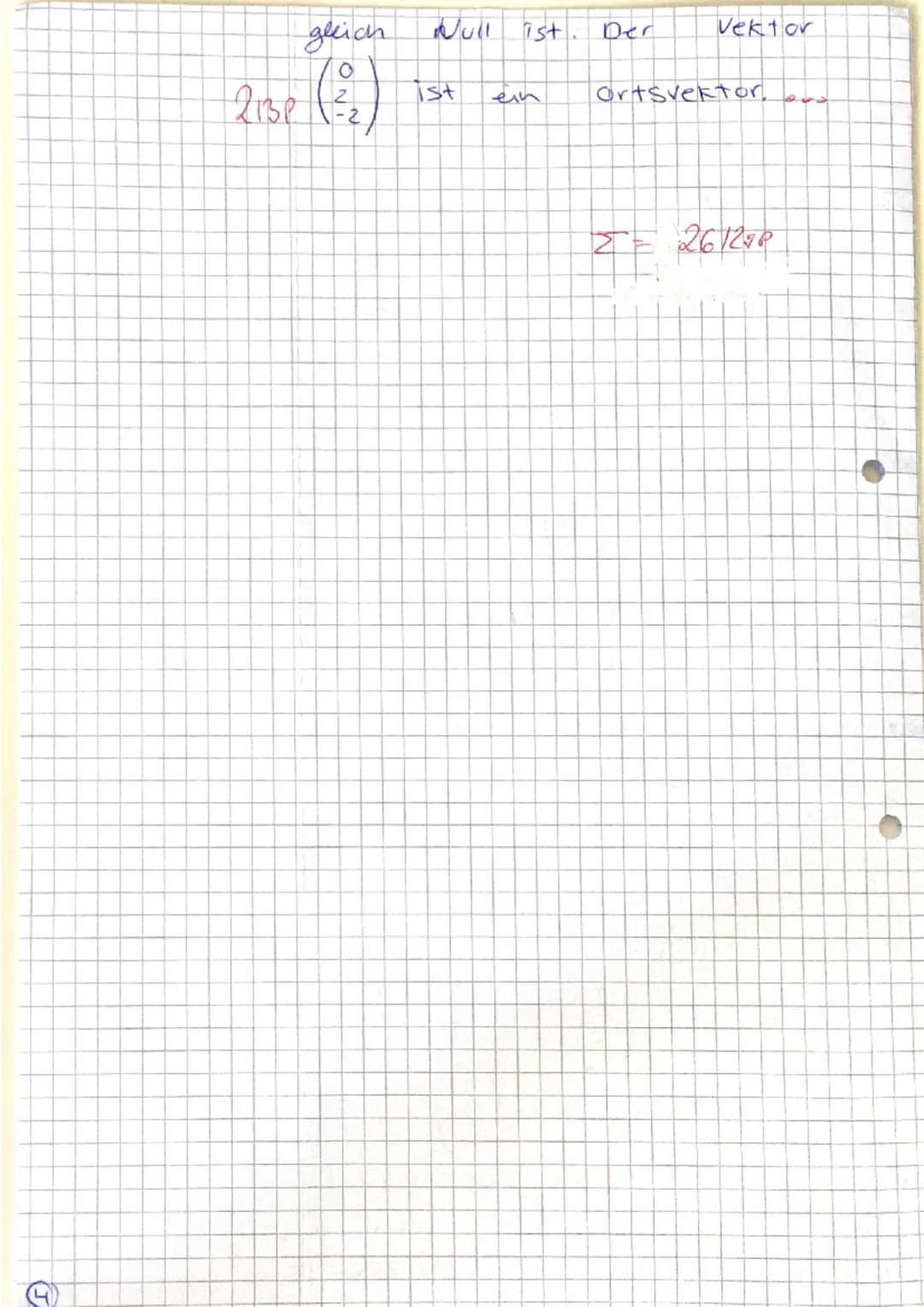

Die Ursprungsgeradenerkennung bei h ist eindeutig: Da der Stützvektor fehlt (= Nullvektor), geht die Gerade durch den Koordinatenursprung (0|0|0).

Verschiedene Stützvektoren für dieselbe Gerade g findest du durch Einsetzen unterschiedlicher Parameter-Werte. Zum Beispiel ergibt r = -1 den Punkt $-3|-3|5$.

💡 Merksatz: Eine Gerade hat unendlich viele Parameterdarstellungen, aber nur einen eindeutigen Richtungsvektor (bis auf skalare Vielfache).

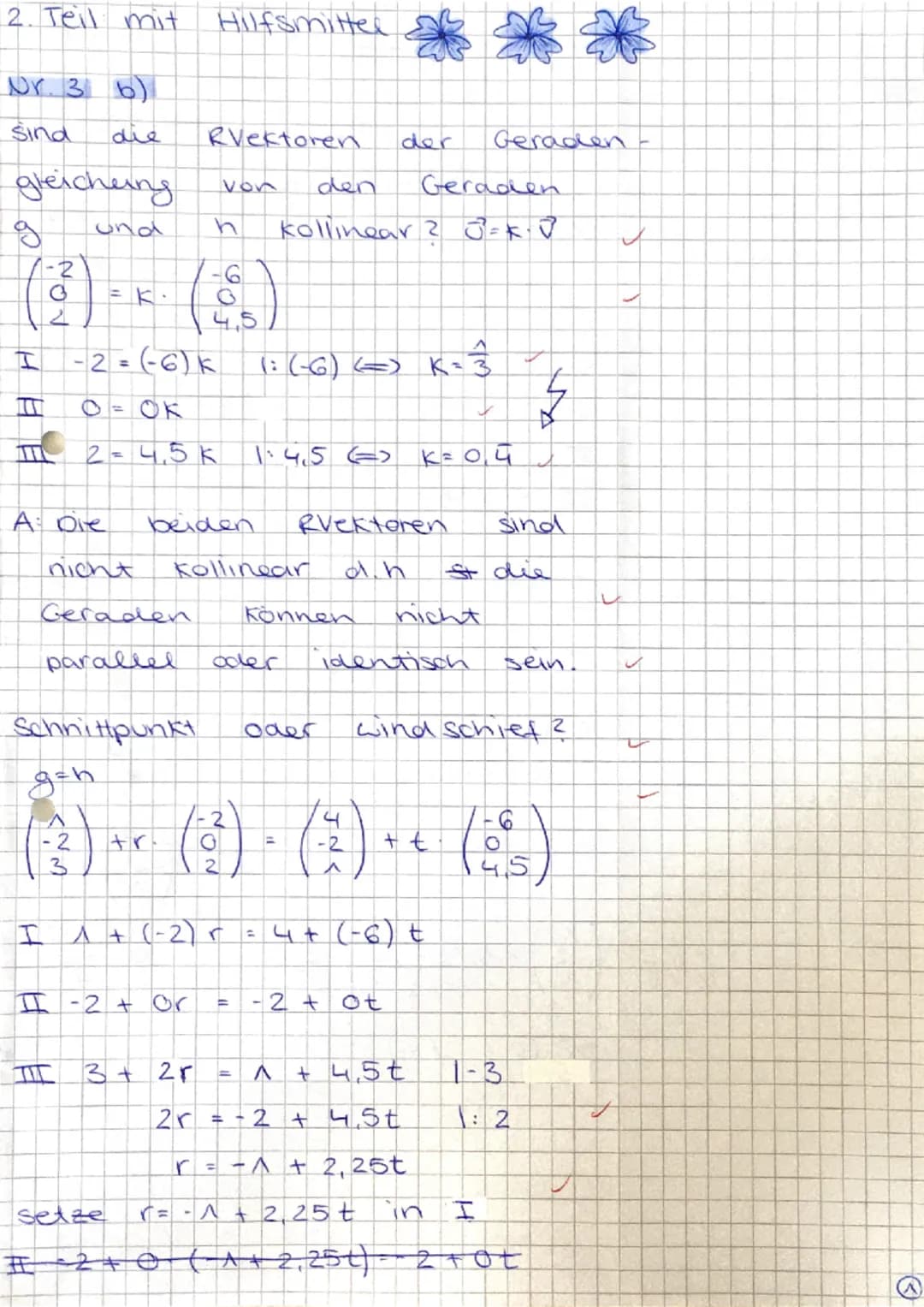

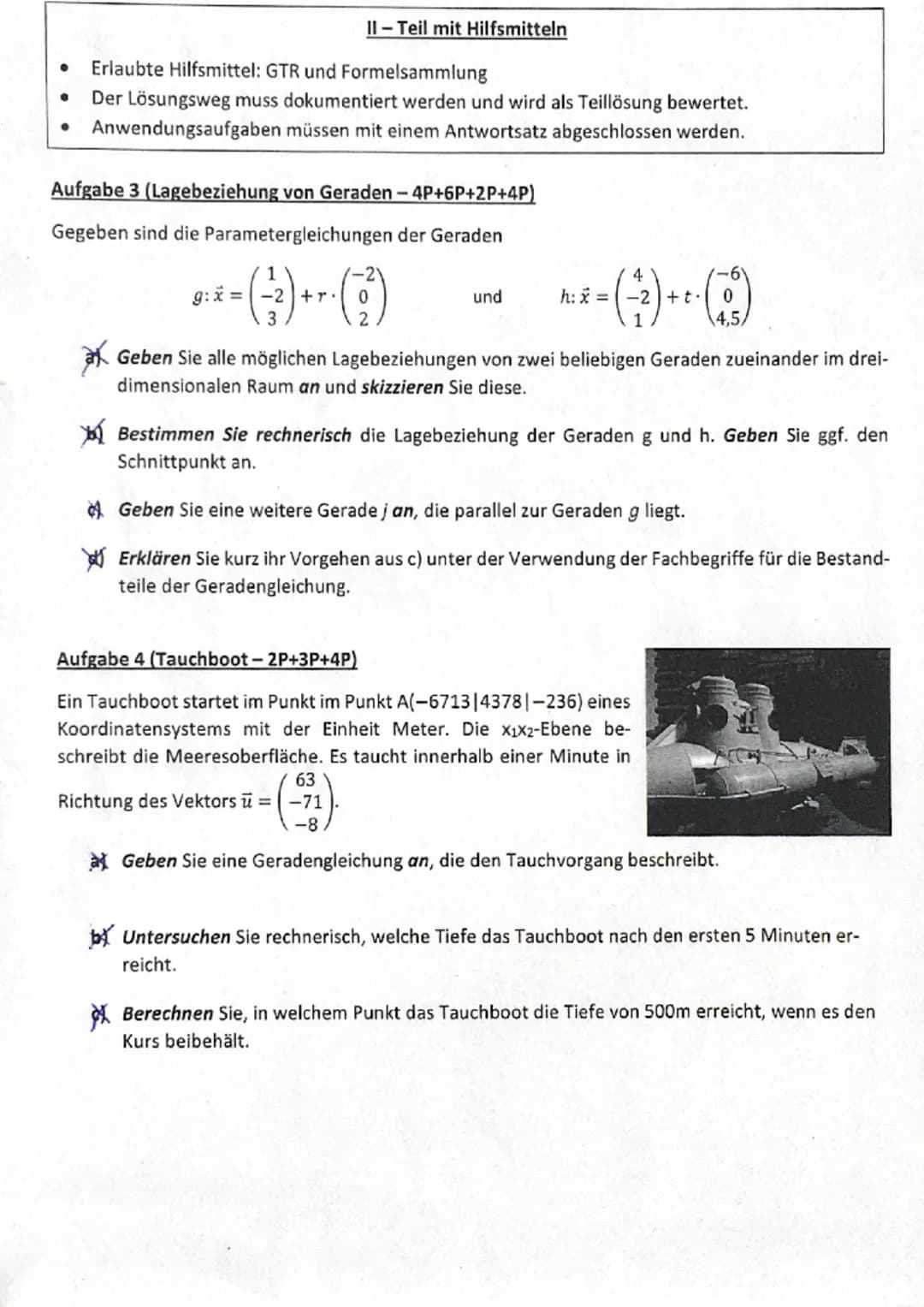

Teil mit Hilfsmitteln - Lagebeziehungen

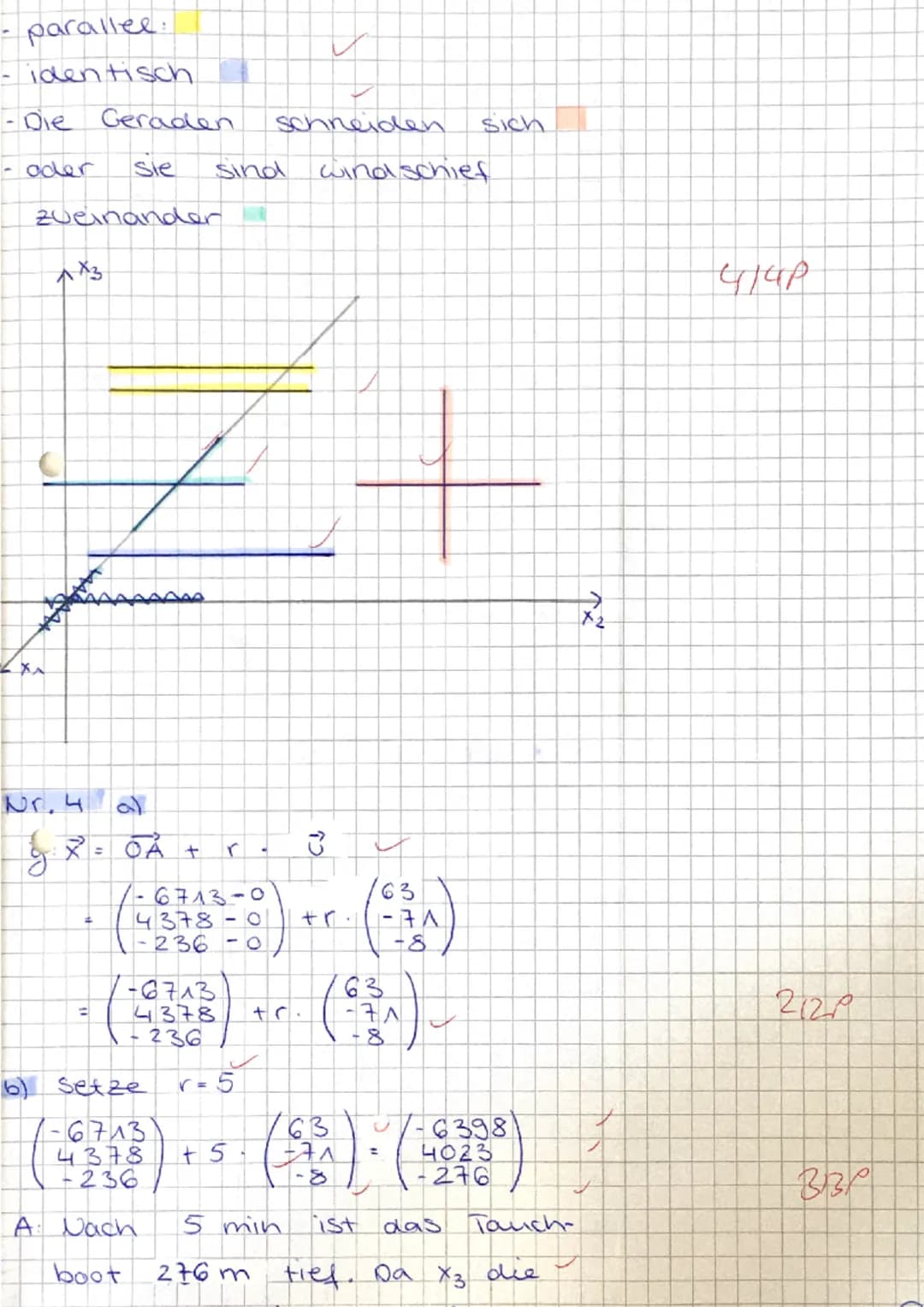

Die vier möglichen Lagebeziehungen zweier Geraden im Raum sind: parallel, identisch, schneidend oder windschief. Diese Fälle musst du systematisch unterscheiden können.

Kollinearitätsprüfung der Richtungsvektoren: v⃗₁ = k·v⃗₂ bedeutet Parallelität oder Identität. Bei g und h: $-2|0|2$ ≠ k·$-6|0|4,5$, da die Faktoren nicht übereinstimmen.

Da die Richtungsvektoren nicht kollinear sind, können die Geraden nur schneidend oder windschief sein.

💡 Systematisches Vorgehen: 1. Richtungsvektoren prüfen → 2. Gleichungssystem aufstellen → 3. Lösbarkeit untersuchen.

Schnittpunktberechnung

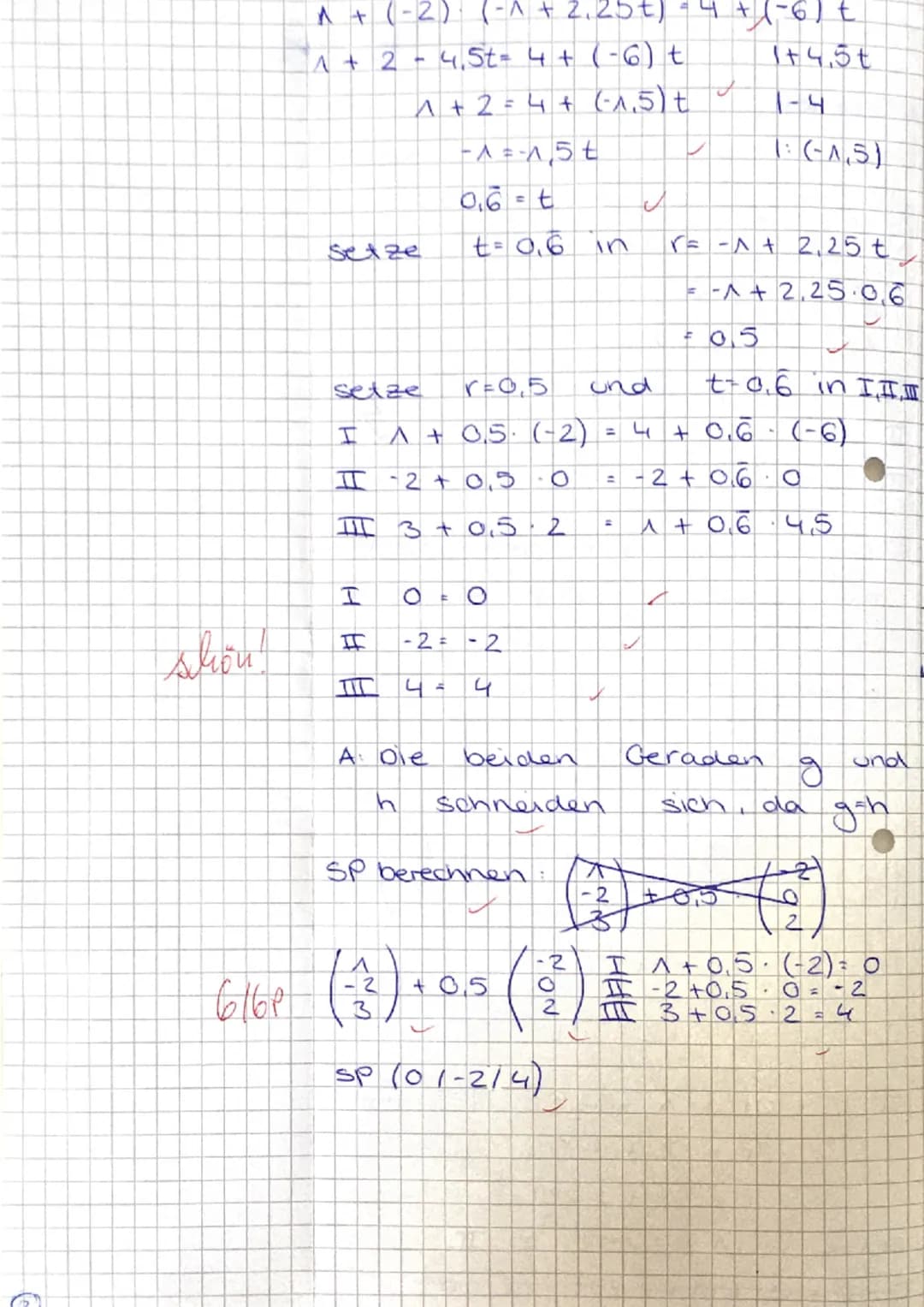

Gleichungssystem für Schnittpunkt: g = h führt zu drei Gleichungen mit zwei Unbekannten (r und t). Löse systematisch nach beiden Parametern auf.

Die Parameterberechnung ergibt: t = 0,6 und r = 0,5. Setze beide Werte zur Kontrolle in alle drei ursprünglichen Gleichungen ein.

Schnittpunkt S$0|-2|4$ erhältst du durch Einsetzen eines der Parameter in die entsprechende Geradengleichung.

💡 Kontrollrechnung: Der Schnittpunkt muss auf beiden Geraden liegen - prüfe das durch Einsetzen in beide Gleichungen.

Parallele Geraden konstruieren

Parallele Gerade j zu g erhältst du durch: gleicher Richtungsvektor, aber anderer Stützvektor. Beispiel: j: x⃗ = (0|0|0) + s·$-2|0|2$.

Die Begründung erfolgt über die Parametergleichung: Stützvektor gibt einen beliebigen Punkt der Geraden an, Richtungsvektor bestimmt die Richtung.

Fachbegriffe: Stützvektor (Ortsvektor eines Geradenpunkts) und Richtungsvektor (gibt Richtung und Orientierung an) sind die beiden Bestandteile jeder Parametergleichung.

💡 Praktischer Tipp: Für parallele Geraden nimm einfach den Nullvektor oder einen anderen einfachen Vektor als neuen Stützvektor.

Tauchboot-Navigation

Bewegungsgleichung des Tauchboots: Die Parametergleichung x⃗ = A + r·u⃗ beschreibt die geradlinige Bewegung vom Startpunkt A in Richtung u⃗.

Für die Tiefenberechnung nach 5 Minuten setze r = 5 in die z-Koordinate ein: z = -236 + 5·$-8$ = -276 m unter der Meeresoberfläche.

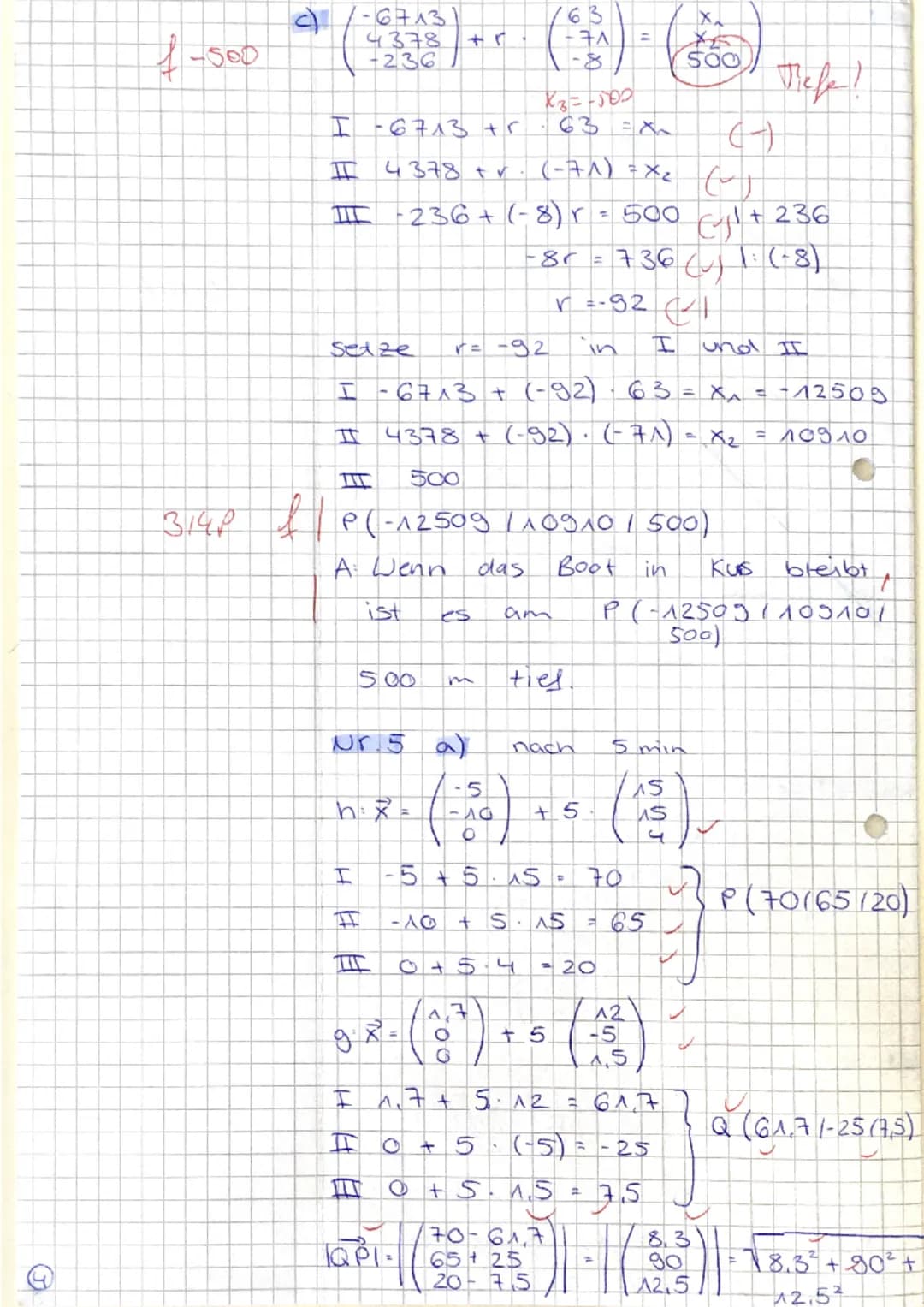

Den 500m-Tiefenpunkt findest du durch: -236 + r·$-8$ = -500. Daraus folgt r = 33, was den Punkt P$-4404|2037|-500$ ergibt.

💡 Realitätsbezug: Die X₁X₂-Ebene entspricht der Meeresoberfläche, negative z-Werte bedeuten Tiefe unter Wasser.

Anwendungsaufgaben lösen

Systematisches Vorgehen bei Textaufgaben: 1. Koordinatensystem definieren, 2. Bewegungsgleichung aufstellen, 3. gesuchte Größe durch Parameterbestimmung finden.

Die Berechnung des 500m-Punkts erfolgt über die z-Koordinate: -236 + r·$-8$ = -500 führt zu r = 33 und damit zum Punkt P$-4404|2037|-500$.

Antwortsatz nicht vergessen: "Das Tauchboot erreicht die 500m-Tiefe am Punkt P$-4404|2037|-500$." Anwendungsaufgaben müssen immer mit vollständigen Antworten abgeschlossen werden.

💡 Prüfstrategie: Kontrolliere deine Ergebnisse durch Einsetzen der Parameter in die ursprüngliche Gleichung.
