Elektrizität und Magnetismus sind überall um uns herum - von... Mehr anzeigen
Physik3,846 aufrufe·Aktualisiert Jun 2, 2026·3 SeitenElektrizität Zusammenfassung - Physik Abitur Niedersachsen 2023
M@maya_yfsc
1 / 3
1
of 3

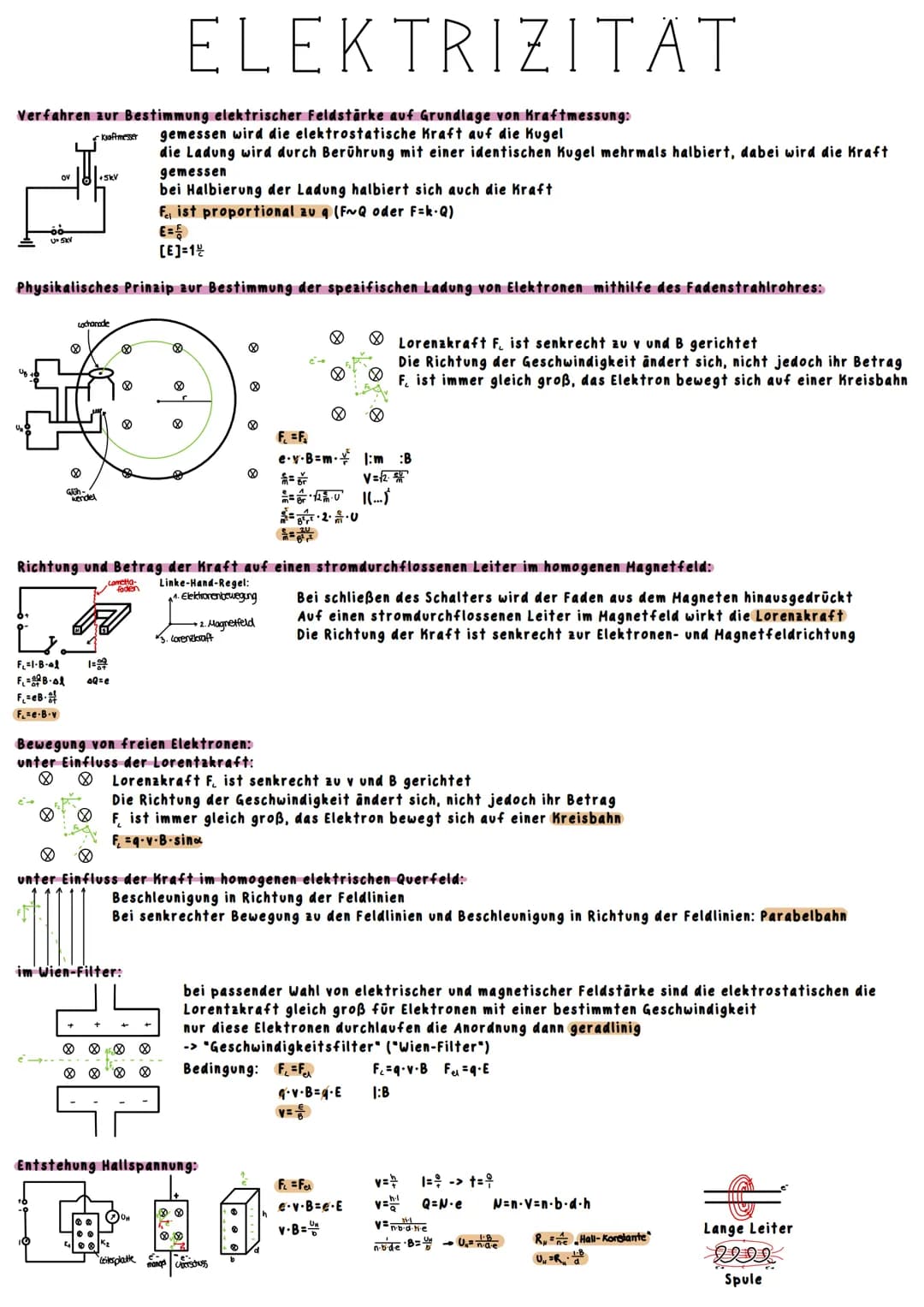

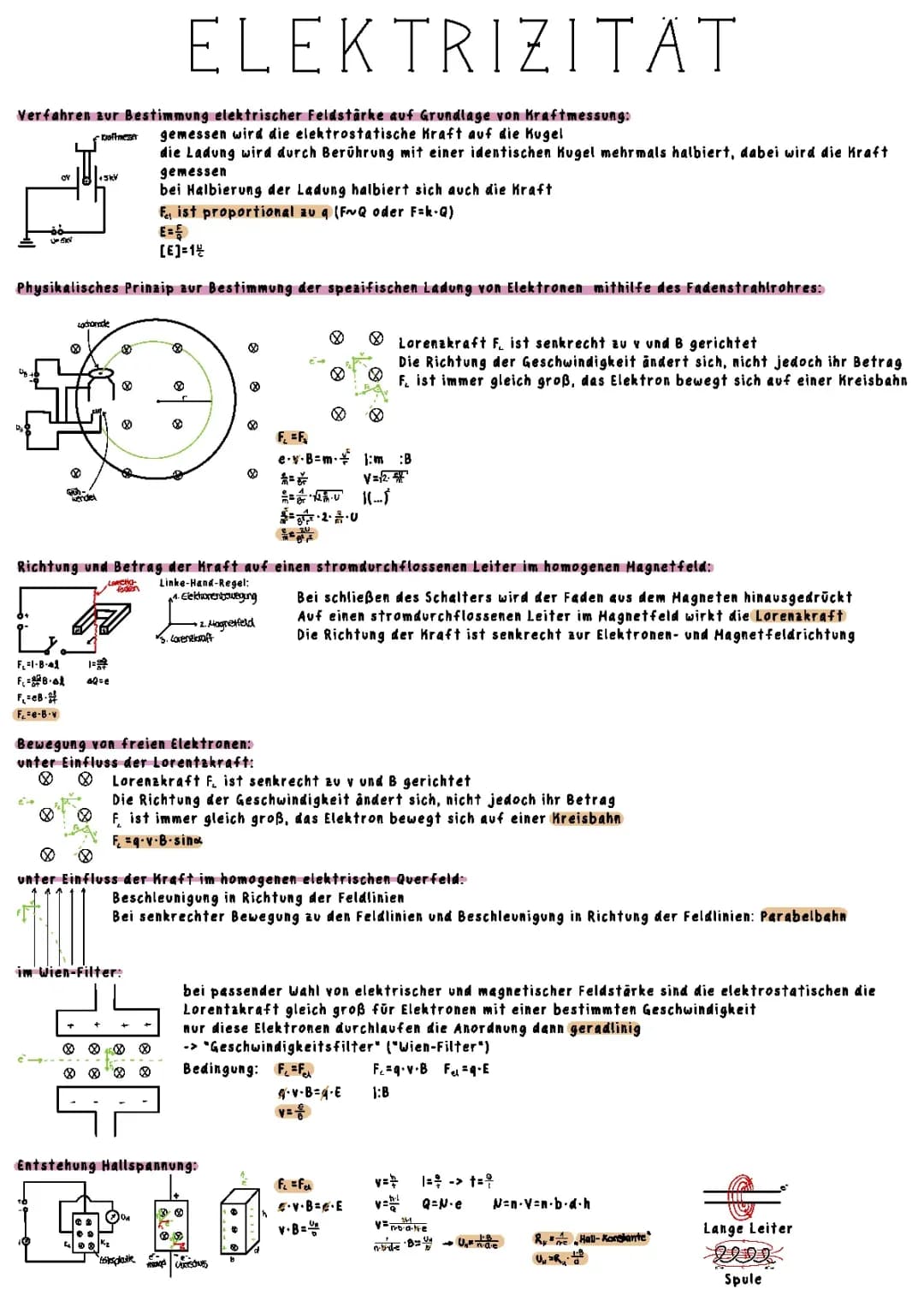

Elektrische Feldstärke und Lorentzkraft
Elektrische Feldstärke kannst du ganz praktisch mit einem Kraftmesser bestimmen. Dabei misst du die elektrostatische Kraft auf eine geladene Kugel und halbierst die Ladung mehrmals durch Berührung mit einer identischen Kugel. Das Coole daran: Halbierst du die Ladung, halbiert sich auch die Kraft - sie sind direkt proportional zueinander.

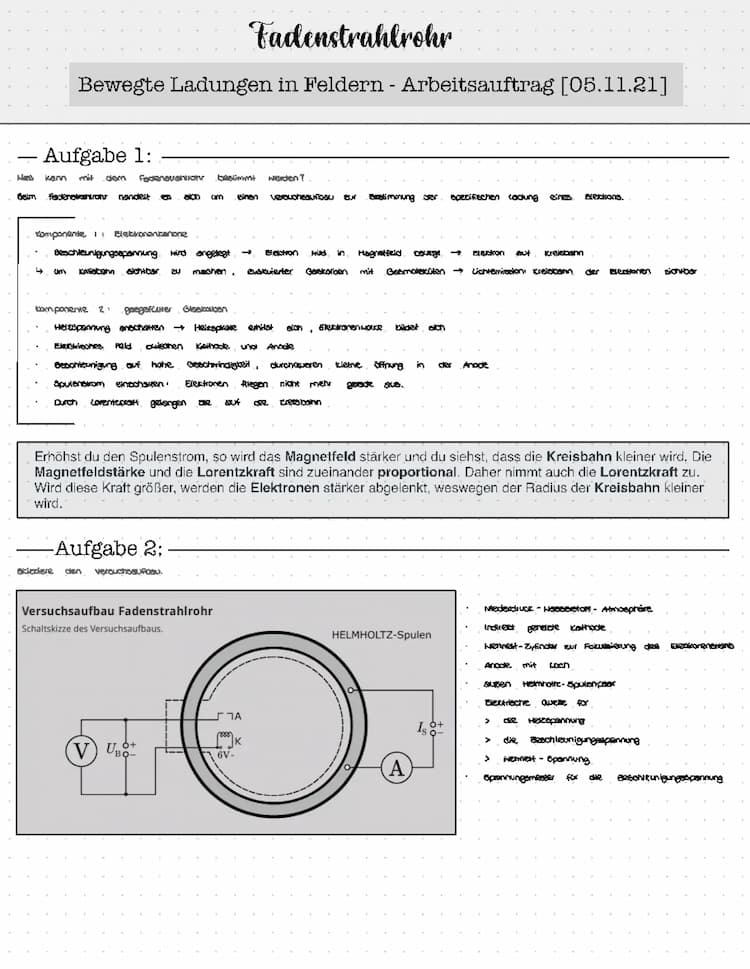

Im Fadenstrahlrohr siehst du, wie sich Elektronen verhalten. Die Lorentzkraft wirkt immer senkrecht zur Geschwindigkeit und zum Magnetfeld. Dadurch ändert sich nur die Richtung der Geschwindigkeit, nicht ihre Größe - das Elektron bewegt sich auf einer perfekten Kreisbahn.
Bei stromdurchflossenen Leitern im Magnetfeld hilft dir die Linke-Hand-Regel: Daumen = Stromrichtung, Zeigefinger = Magnetfeld, Mittelfinger = Kraftrichtung. Schließt du den Schalter, wird der Faden aus dem Magneten herausgedrückt.
Merktipp: Die Lorentzkraft F = q·v·B·sin(α) ist der Schlüssel für viele Anwendungen - von Elektromotoren bis zu Teilchenbeschleunigern!
Das Wien-Filter ist wie ein Geschwindigkeitsfilter: Nur Elektronen mit einer bestimmten Geschwindigkeit fliegen geradeaus durch, weil sich elektrische und magnetische Kraft genau aufheben. Bei der Hallspannung entstehen durch die Lorentzkraft Ladungsverschiebungen, die du als Spannung messen kannst.
2
of 3

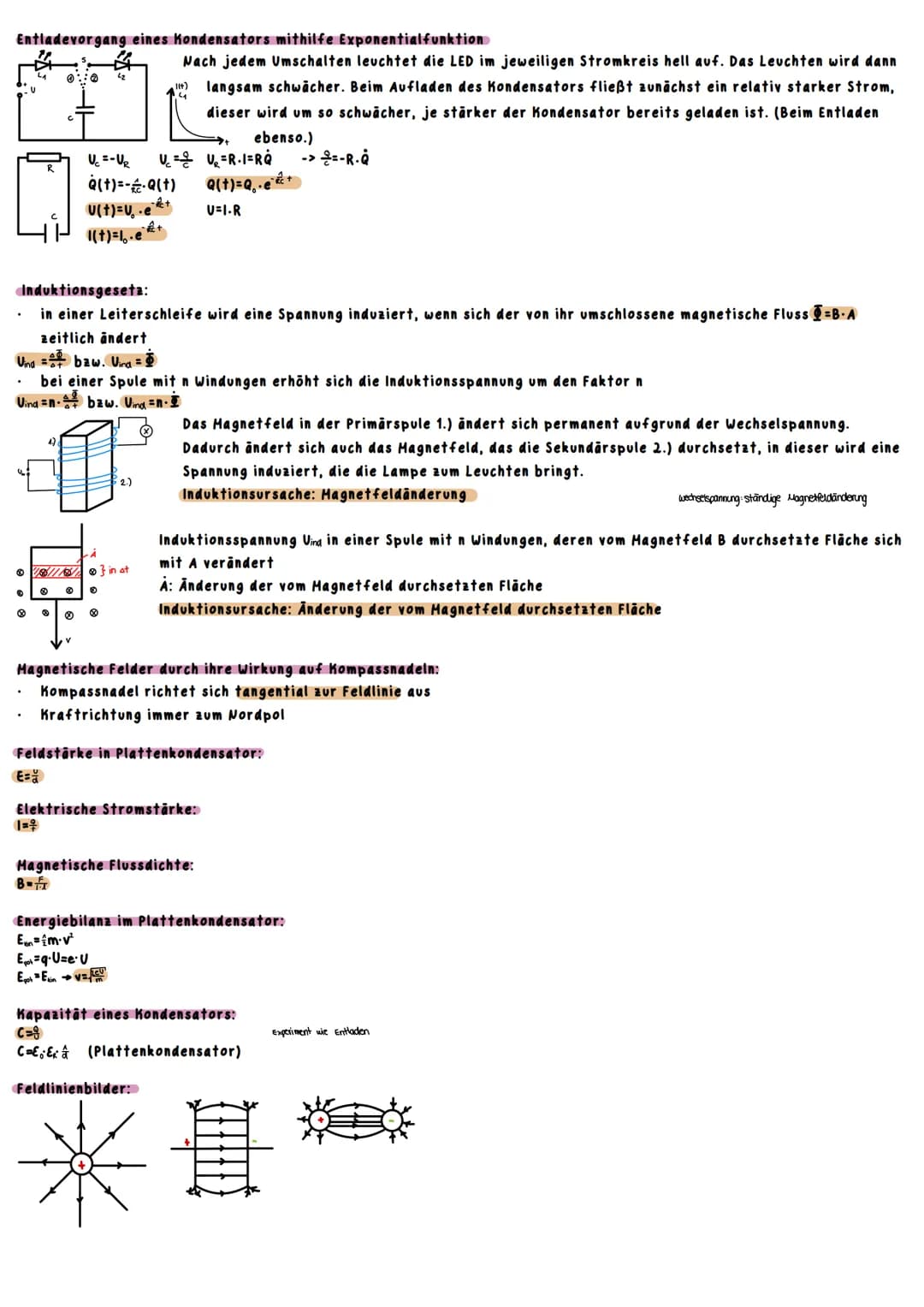

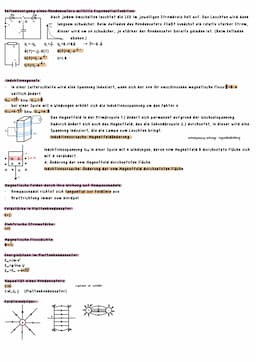

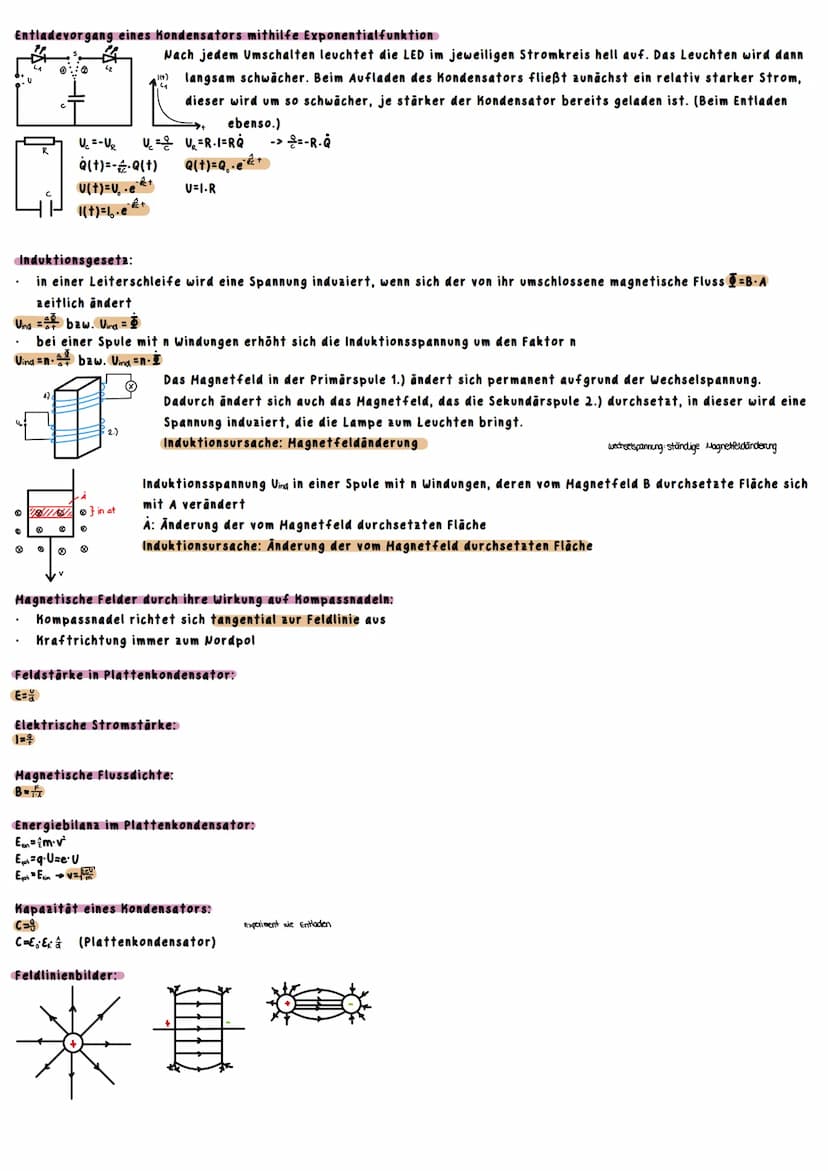

Kondensator und Induktion
Kondensatoren verhalten sich beim Ent- und Aufladen wie eine LED, die erst hell aufleuchtet und dann langsam schwächer wird. Das liegt daran, dass der Strom exponentiell abnimmt: Je voller der Kondensator, desto schwächer der Stromfluss.
Die Exponentialfunktion beschreibt dieses Verhalten perfekt: Q(t) = Q₀ · e^. Dabei ist RC die Zeitkonstante - sie bestimmt, wie schnell dein Kondensator sich entlädt. Nach der Zeit RC ist nur noch etwa 37% der ursprünglichen Ladung übrig.
Das Induktionsgesetz erklärt, warum Transformatoren funktionieren: Ändert sich der magnetische Fluss durch eine Leiterschleife, entsteht eine Spannung. Bei Spulen mit n Windungen verstärkt sich dieser Effekt um den Faktor n. Das Minuszeichen zeigt dir die Lenzsche Regel - die induzierte Spannung wirkt ihrer Ursache entgegen.
Praxistipp: Wechselspannung bedeutet ständige Magnetfeldänderung - deshalb funktioniert dein Handyladegerät als Transformator!
Magnetische Felder erkennst du an Kompassnadeln, die sich tangential zu den Feldlinien ausrichten. Die Kraftrichtung zeigt immer zum Nordpol. Mit der Energiebilanz im Plattenkondensator verstehst du, wie elektrische Energie gespeichert wird: E = ½CU².
3
of 3

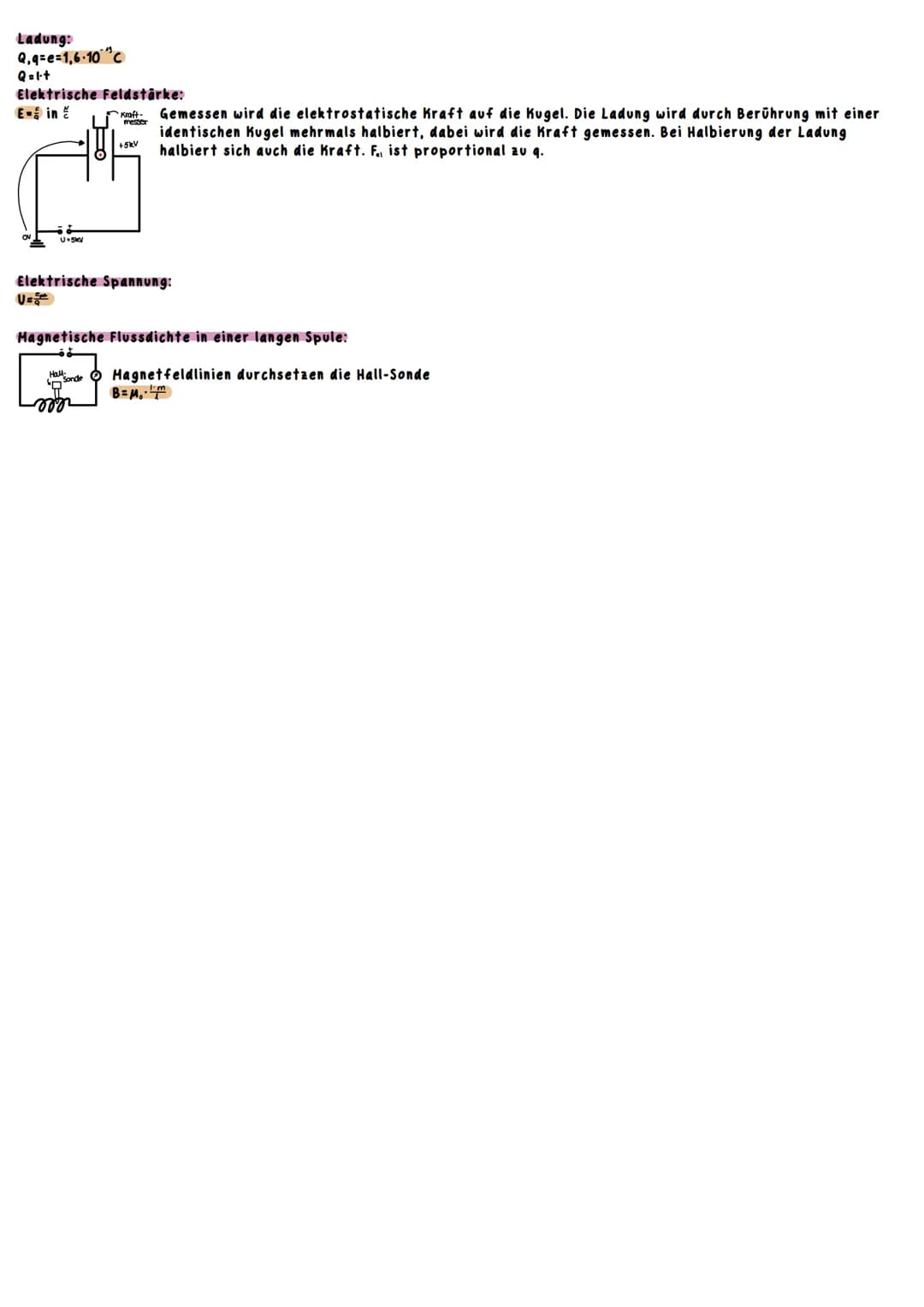

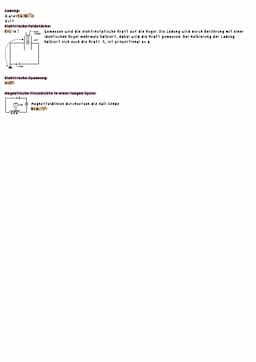

Grundformeln und Messverfahren
Die Elementarladung e = 1,6·10⁻¹⁹ C ist die kleinste frei existierende Ladung - jede andere Ladung ist ein Vielfaches davon. Mit Q = n·e kannst du ausrechnen, wie viele Elektronen sich bewegt haben.
Elektrische Feldstärke E = F/q zeigt dir, wie stark ein elektrisches Feld ist. Sie ist das Verhältnis von Kraft zu Ladung - unabhängig davon, welche Testladung du verwendest. In einem Plattenkondensator gilt einfach E = U/d.
Die Kapazität eines Kondensators C = Q/U gibt an, wie viel Ladung er bei einer bestimmten Spannung speichern kann. Bei Plattenkondensatoren hängt sie von der Fläche A, dem Abstand d und dem Material zwischen den Platten ab: C = ε₀εᵣ·A/d.
Experimentier-Hack: Mit einer Hall-Sonde kannst du Magnetfelder direkt messen - die Magnetfeldlinien durchsetzen die Sonde und erzeugen eine messbare Hallspannung!
Magnetische Flussdichte B = Φ/A beschreibt, wie stark ein Magnetfeld ist. In langen Spulen berechnest du sie mit B = μ₀·I/(l·n), wobei I der Strom und n die Windungszahl pro Länge l ist. Die elektrische Stromstärke I = ΔQ/Δt zeigt dir, wie viel Ladung pro Zeit fließt.
