Abi 2023 NRW Vektorgeometrie Zusammenfassung

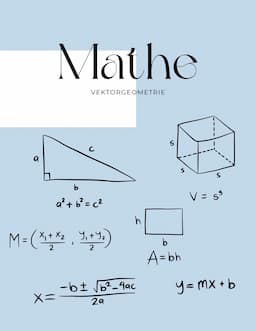

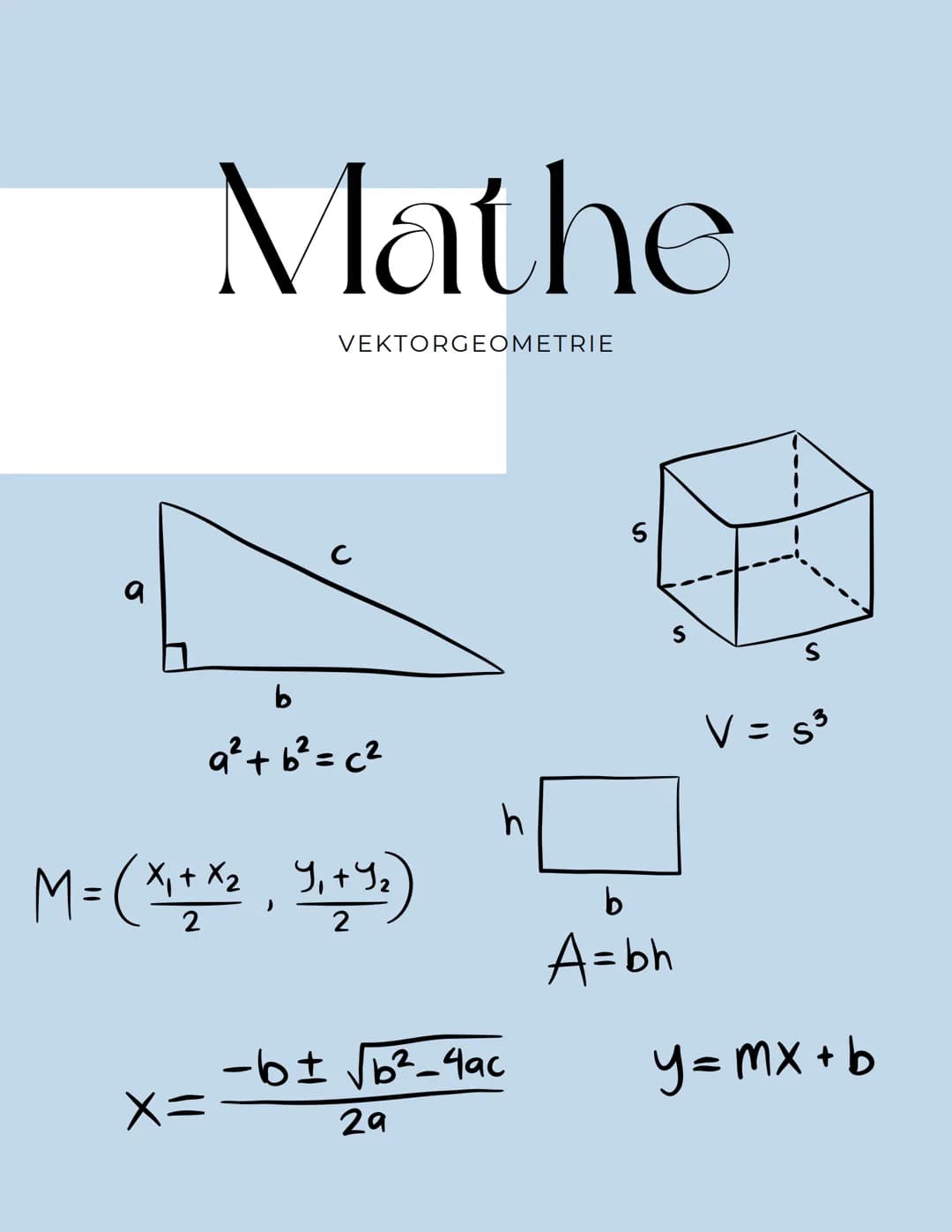

Mathematische Grundlagen

Diese Übersicht zeigt dir die wichtigsten Formeln und Konzepte der Vektorgeometrie auf einen Blick. Du siehst grundlegende Formeln wie den Satz des Pythagoras, Mittelpunktberechnungen und die Geradengleichung.

Die Volumenformel V = s³ und die Flächenformel A = bh sind Beispiele für geometrische Berechnungen. Diese Grundlagen bilden das Fundament für komplexere vektorgeometrische Probleme.

Tipp: Diese Formelsammlung ist perfekt als Spickzettel für Klausuren - präge dir besonders die Grundstrukturen ein!

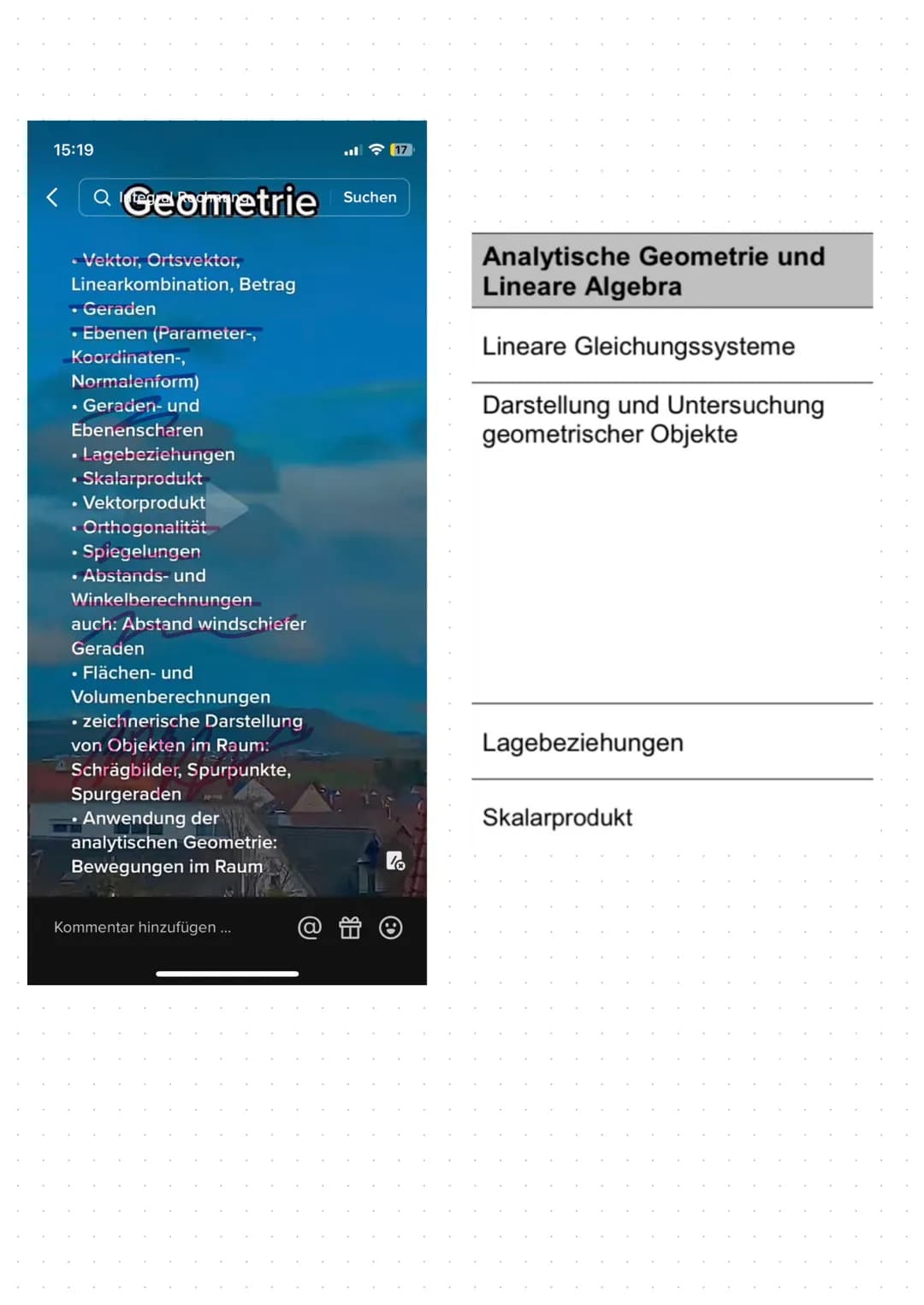

Themenbereiche der Vektorgeometrie

Die analytische Geometrie umfasst alle wichtigen Konzepte, die du beherrschen musst. Vektoren, Ortsvektoren und Linearkombinationen sind die Grundbausteine.

Du beschäftigst dich mit Geraden und Ebenen in verschiedenen Darstellungsformen. Besonders wichtig sind Parameter-, Koordinaten- und Normalenformen.

Lagebeziehungen zwischen geometrischen Objekten sind zentral für Klausuren. Das Skalarprodukt hilft dir bei Winkel- und Abstandsberechnungen, während Orthogonalität und Spiegelungen praktische Anwendungen bieten.

Merke: Jeder dieser Themenbereiche baut aufeinander auf - verstehe die Grundlagen zuerst!

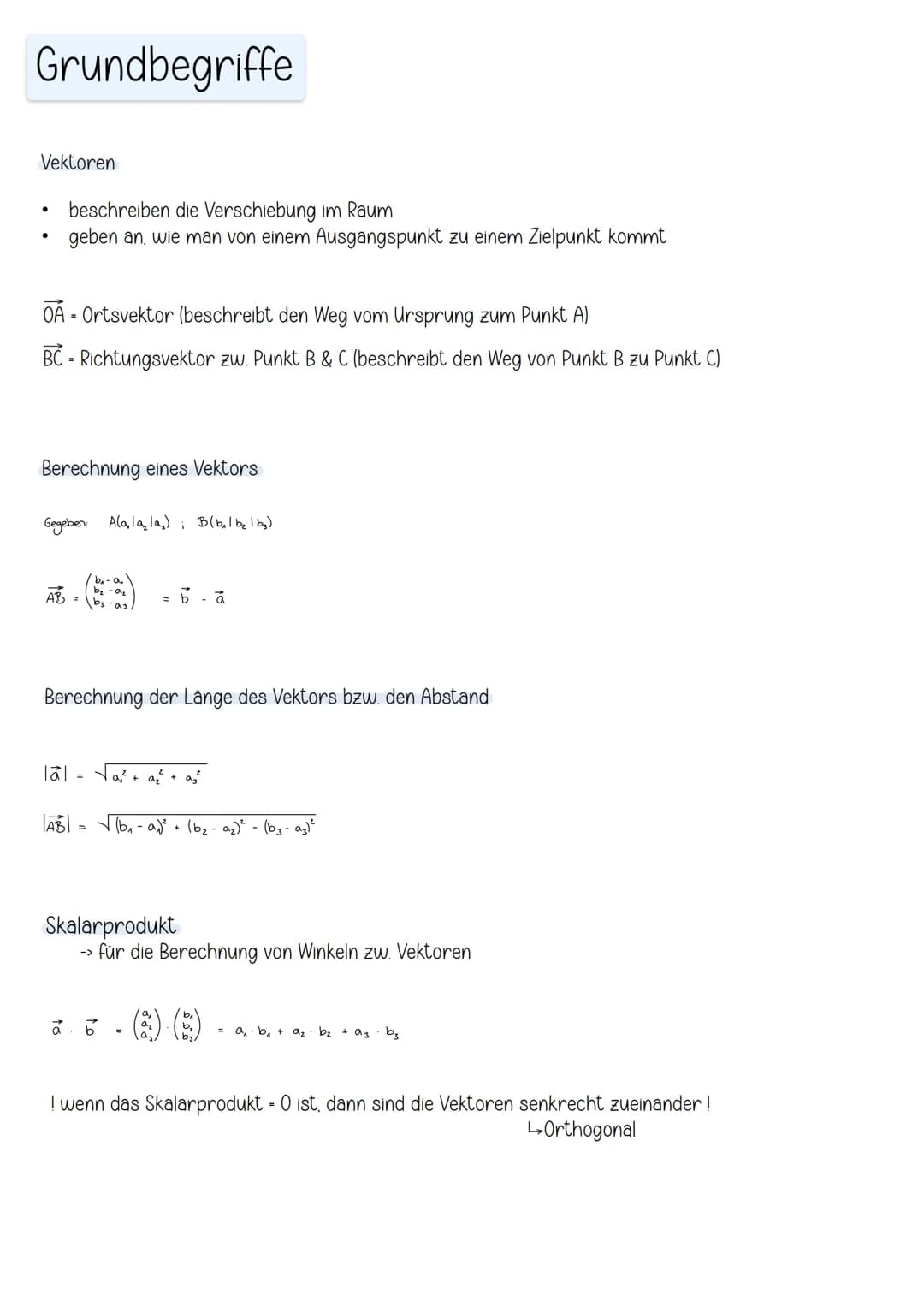

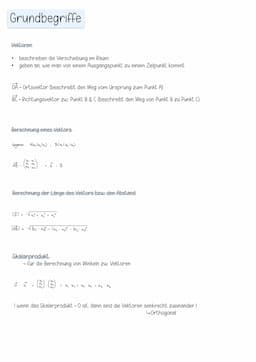

Grundbegriffe der Vektoren

Vektoren beschreiben Verschiebungen im Raum und zeigen dir den Weg von einem Punkt zum anderen. Der Ortsvektor führt immer vom Ursprung zu einem bestimmten Punkt.

Die Berechnung eines Vektors zwischen zwei Punkten erfolgt durch Subtraktion: Zielkoordinate minus Startkoordinate. Die Länge eines Vektors berechnest du mit der Wurzel aus der Summe der quadrierten Koordinaten.

Das Skalarprodukt ist dein wichtigstes Werkzeug für Winkelberechnungen. Du multiplizierst entsprechende Koordinaten und addierst die Ergebnisse. Ist das Ergebnis null, stehen die Vektoren orthogonal (senkrecht) zueinander.

Wichtig: Ein Skalarprodukt von null bedeutet immer Orthogonalität - das ist klausurrelevant!

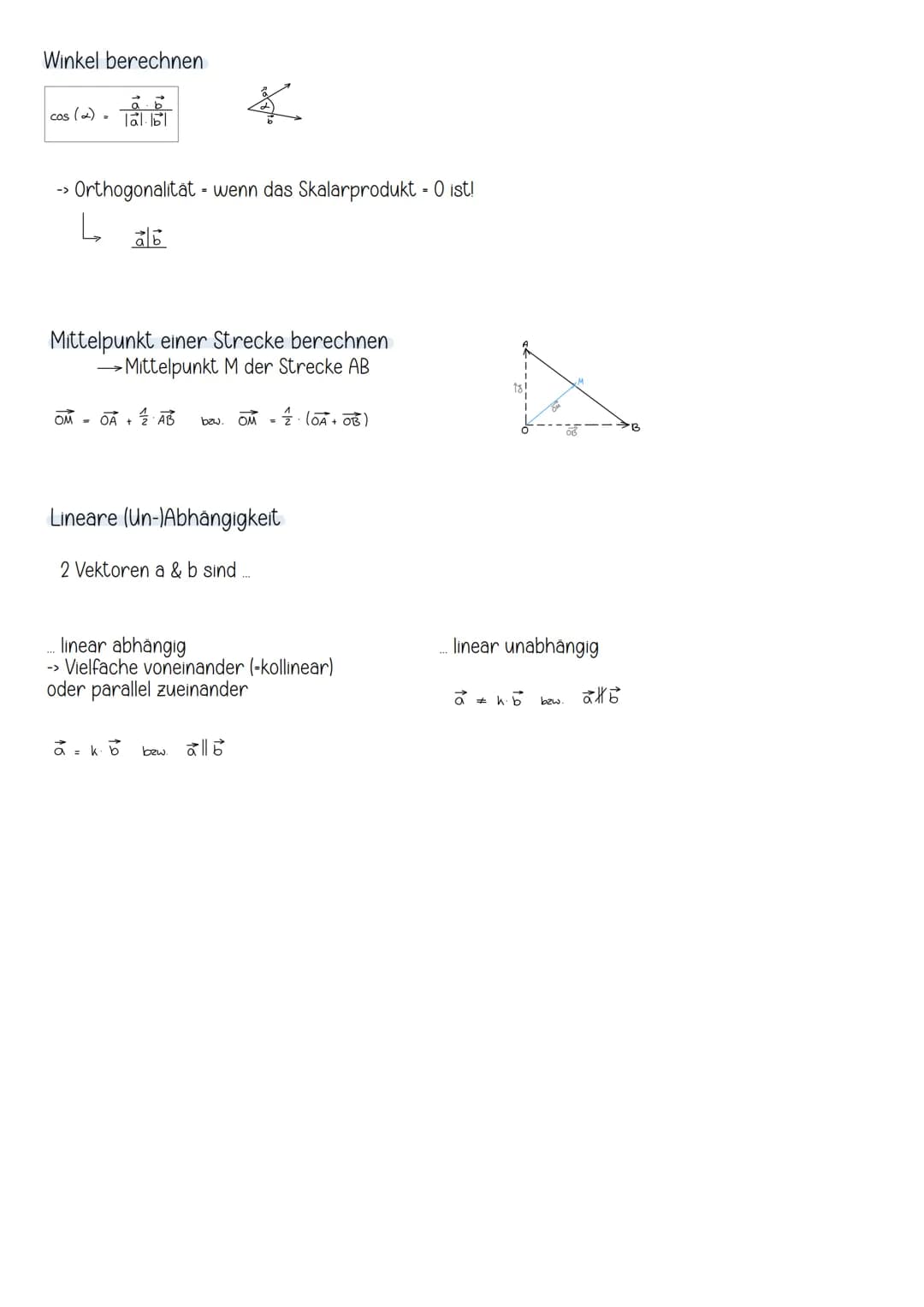

Winkelberechnung und Abhängigkeiten

Mit dem Cosinus und dem Skalarprodukt bestimmst du Winkel zwischen Vektoren. Orthogonalität erkennst du sofort, wenn das Skalarprodukt null ergibt.

Den Mittelpunkt einer Strecke berechnest du als Durchschnitt der Koordinaten beider Endpunkte. Das ist besonders nützlich für symmetrische Konstruktionen.

Lineare Abhängigkeit bedeutet, dass Vektoren Vielfache voneinander sind - sie sind kollinear oder parallel. Linear unabhängige Vektoren zeigen in verschiedene Richtungen und spannen den Raum auf.

Eselsbrücke: Abhängige Vektoren "hängen zusammen" - sie zeigen in dieselbe oder entgegengesetzte Richtung!

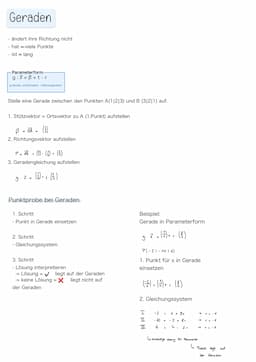

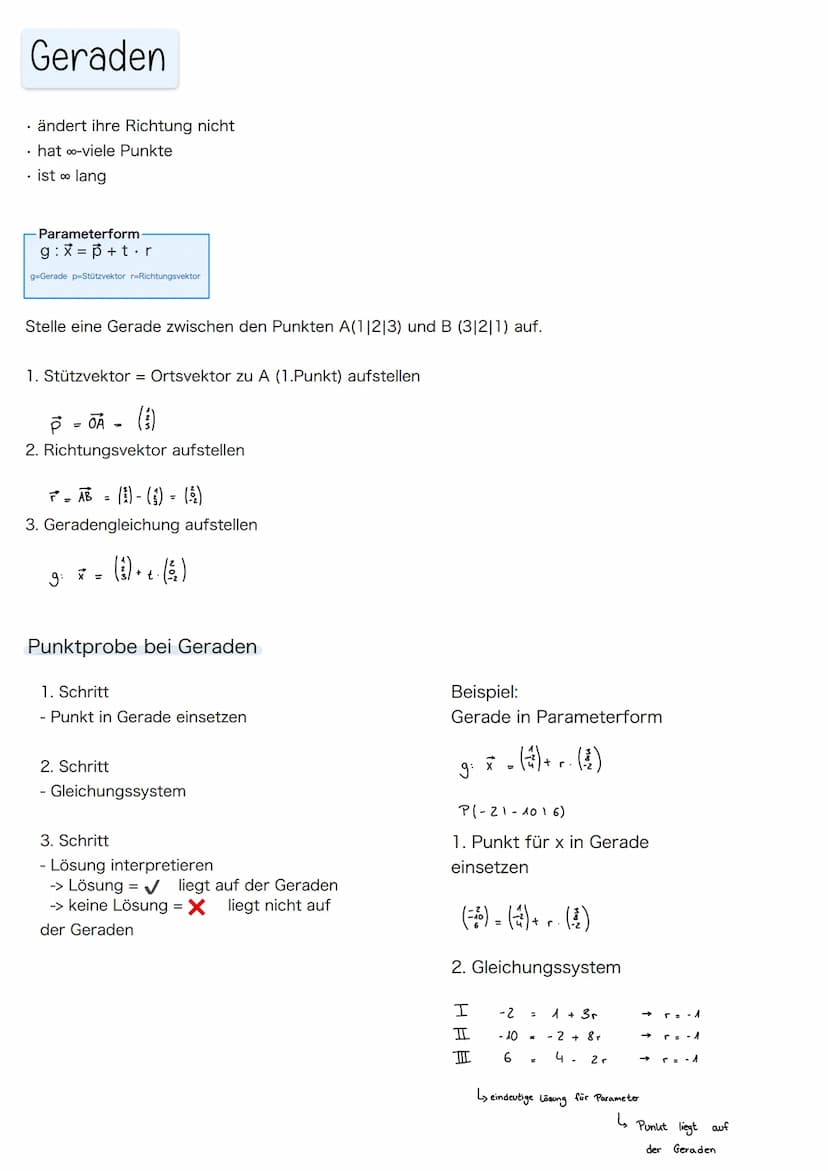

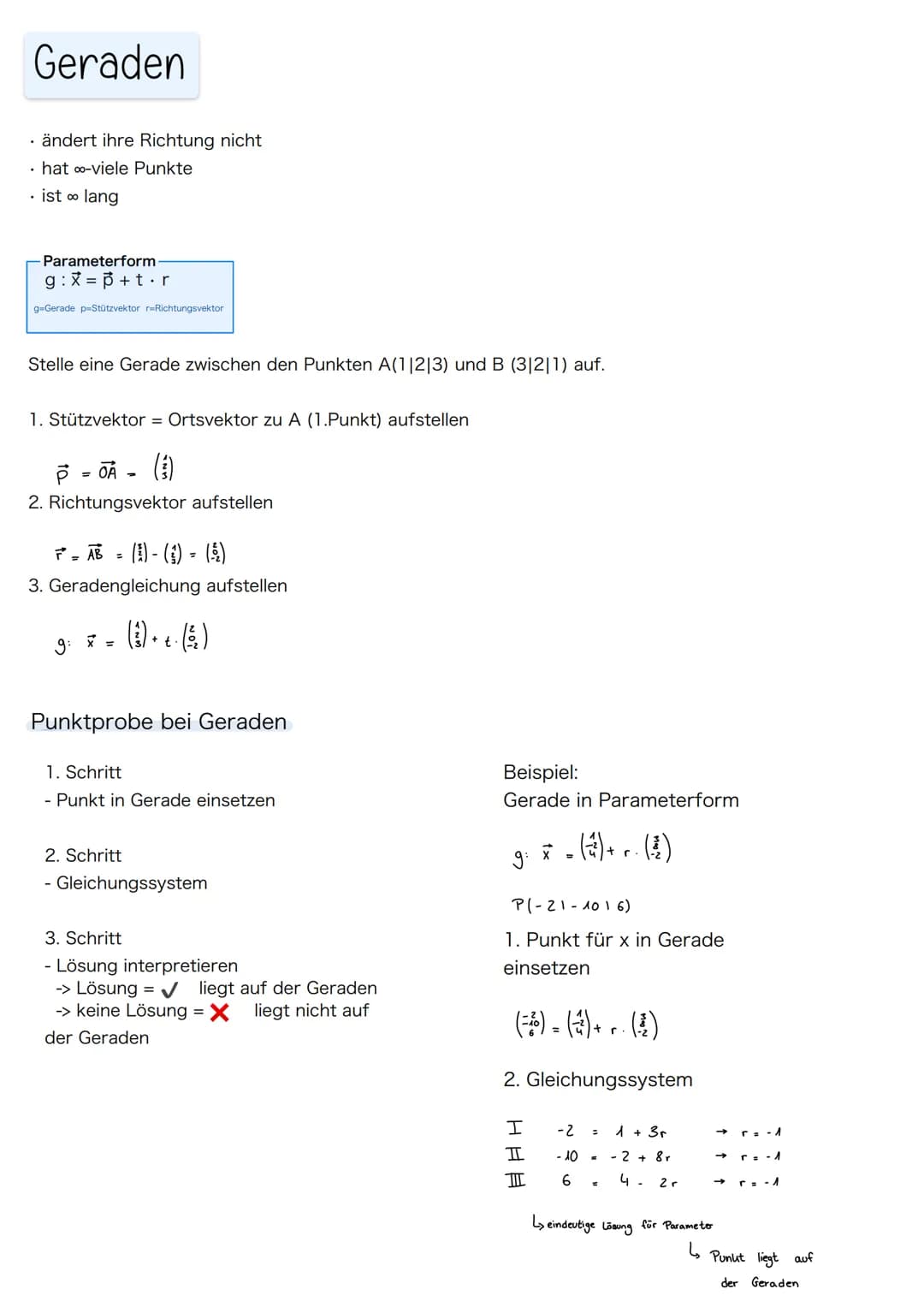

Geraden im Raum

Eine Gerade behält ihre Richtung bei, hat unendlich viele Punkte und ist unendlich lang. Die Parameterform beschreibt sie mit einem Stützvektor und einem Richtungsvektor.

Zur Aufstellung einer Geraden brauchst du einen Stützvektor (Ortsvektor zu einem Punkt) und einen Richtungsvektor (Verbindung zwischen zwei Punkten). Die Parameter-Darstellung kombiniert beide.

Die Punktprobe überprüft, ob ein Punkt auf der Geraden liegt. Du setzt den Punkt in die Gleichung ein und löst das entstehende Gleichungssystem. Eine eindeutige Lösung bedeutet: Der Punkt liegt auf der Geraden.

Tipp: Bei der Punktprobe immer systematisch vorgehen - erst einsetzen, dann Gleichungssystem lösen!

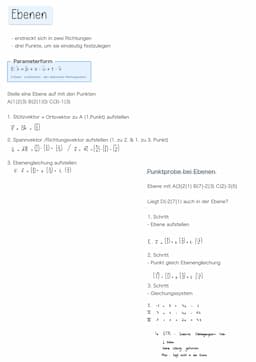

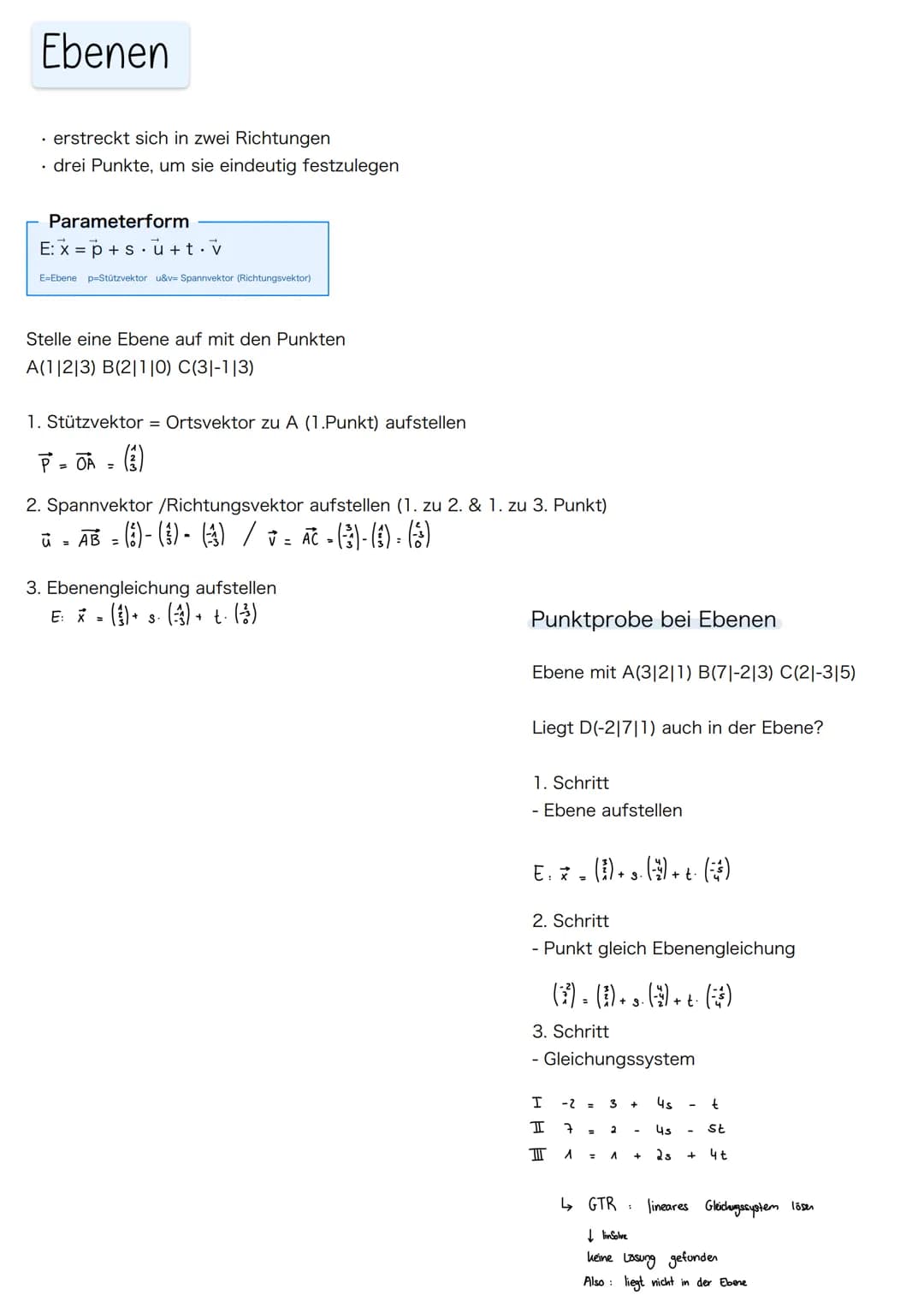

Ebenen definieren

Eine Ebene erstreckt sich in zwei Richtungen und wird durch drei Punkte eindeutig festgelegt. Die Parameterform verwendet einen Stützvektor und zwei Spannvektoren.

Zur Aufstellung einer Ebene bestimmst du zuerst den Stützvektor als Ortsvektor zum ersten Punkt. Dann berechnest du zwei Spannvektoren von diesem Punkt zu den anderen beiden Punkten.

Die Ebenengleichung kombiniert den Stützvektor mit beiden Spannvektoren und ihren Parametern. Diese Darstellung ermöglicht es, jeden Punkt der Ebene zu beschreiben.

Merke: Zwei Spannvektoren "spannen" die Ebene auf wie ein Zelt zwischen drei Punkten!

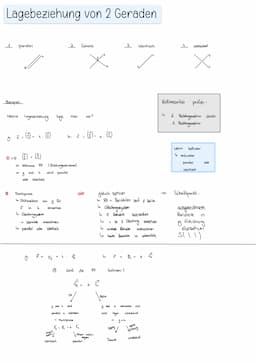

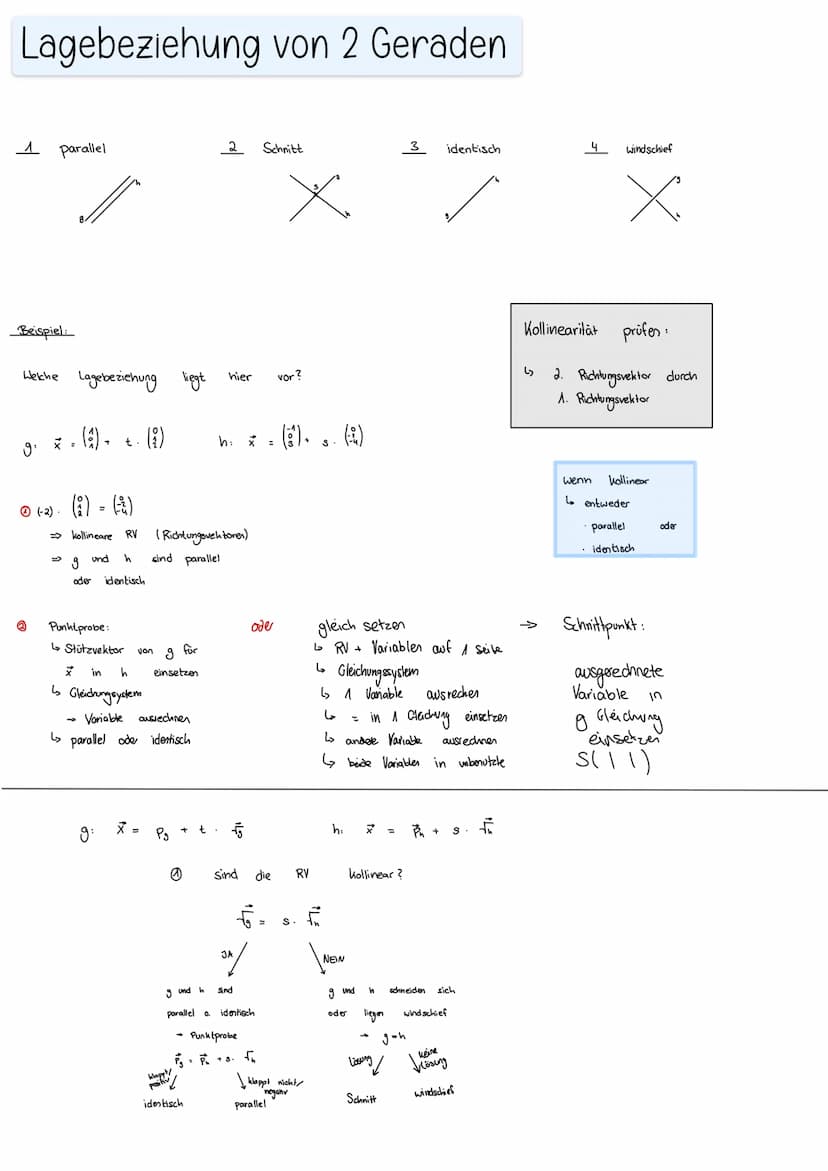

Lagebeziehungen von Geraden

Zwei Geraden können parallel, identisch, schneidend oder windschief zueinander liegen. Die Analyse beginnt immer mit der Kollinearitätsprüfung der Richtungsvektoren.

Sind die Richtungsvektoren kollinear, sind die Geraden parallel oder identisch. Eine Punktprobe entscheidet dann zwischen beiden Möglichkeiten.

Bei nicht-kollinearen Richtungsvektoren gleichst du die Geraden und löst das Gleichungssystem. Eine eindeutige Lösung bedeutet Schnittpunkt, keine Lösung bedeutet windschief.

Systematik: Erst Richtungsvektoren prüfen, dann bei Bedarf Punktprobe oder Gleichsetzen!

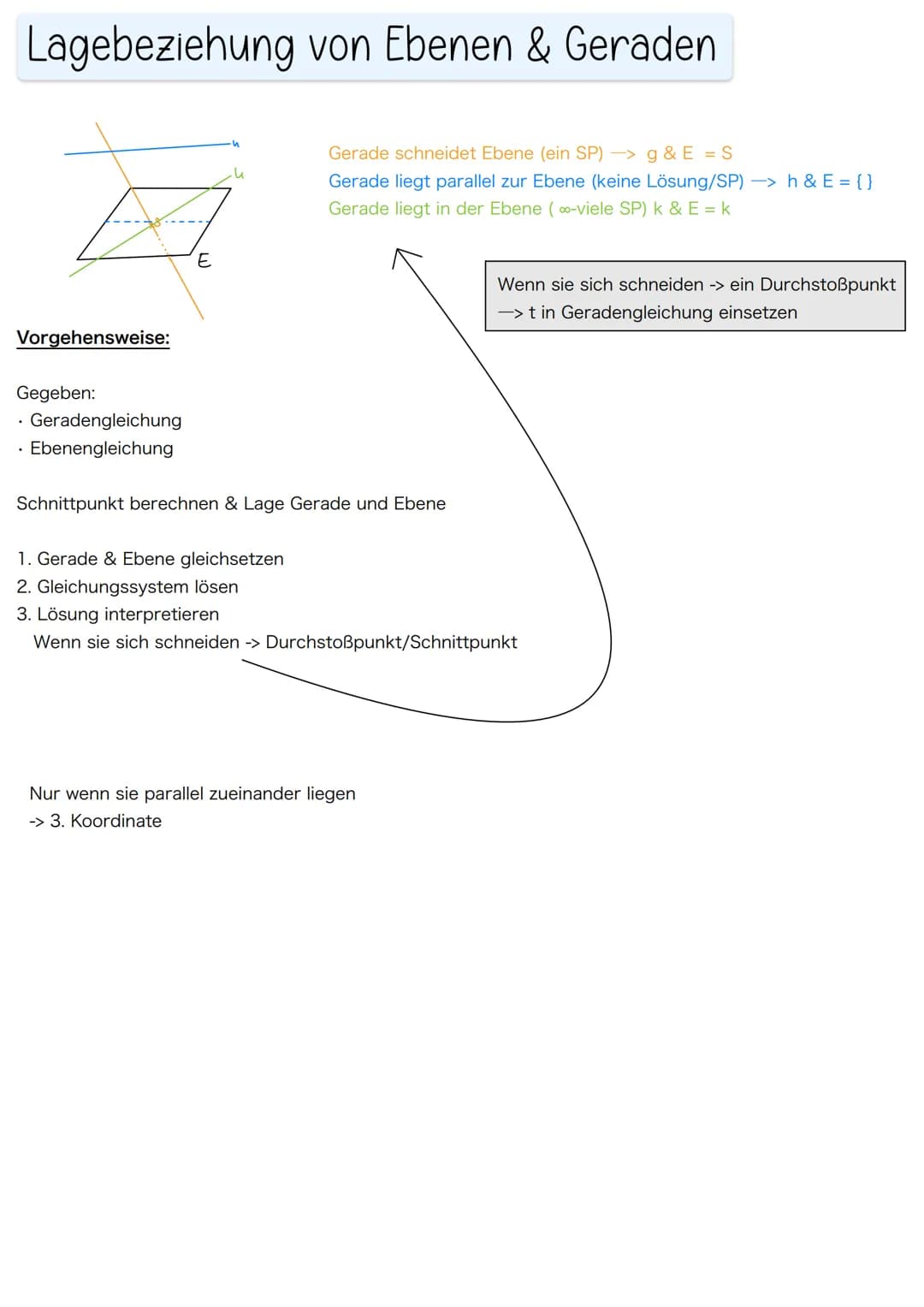

Gerade-Ebene-Beziehungen

Eine Gerade kann eine Ebene schneiden (ein Schnittpunkt), parallel zur Ebene liegen (kein Schnittpunkt) oder in der Ebene liegen (unendlich viele Schnittpunkte).

Die Vorgehensweise ist immer gleich: Gerade und Ebene gleichsetzen, das entstehende Gleichungssystem lösen und die Lösung interpretieren. Bei einem Schnittpunkt erhältst du den Durchstoßpunkt.

Den Durchstoßpunkt berechnest du, indem du den gefundenen Parameter in die ursprüngliche Geradengleichung einsetzt. So erhältst du die konkreten Koordinaten des Schnittpunkts.

Wichtig: Die Art der Lösung verrät dir sofort die Lagebeziehung - eine, keine oder unendlich viele!

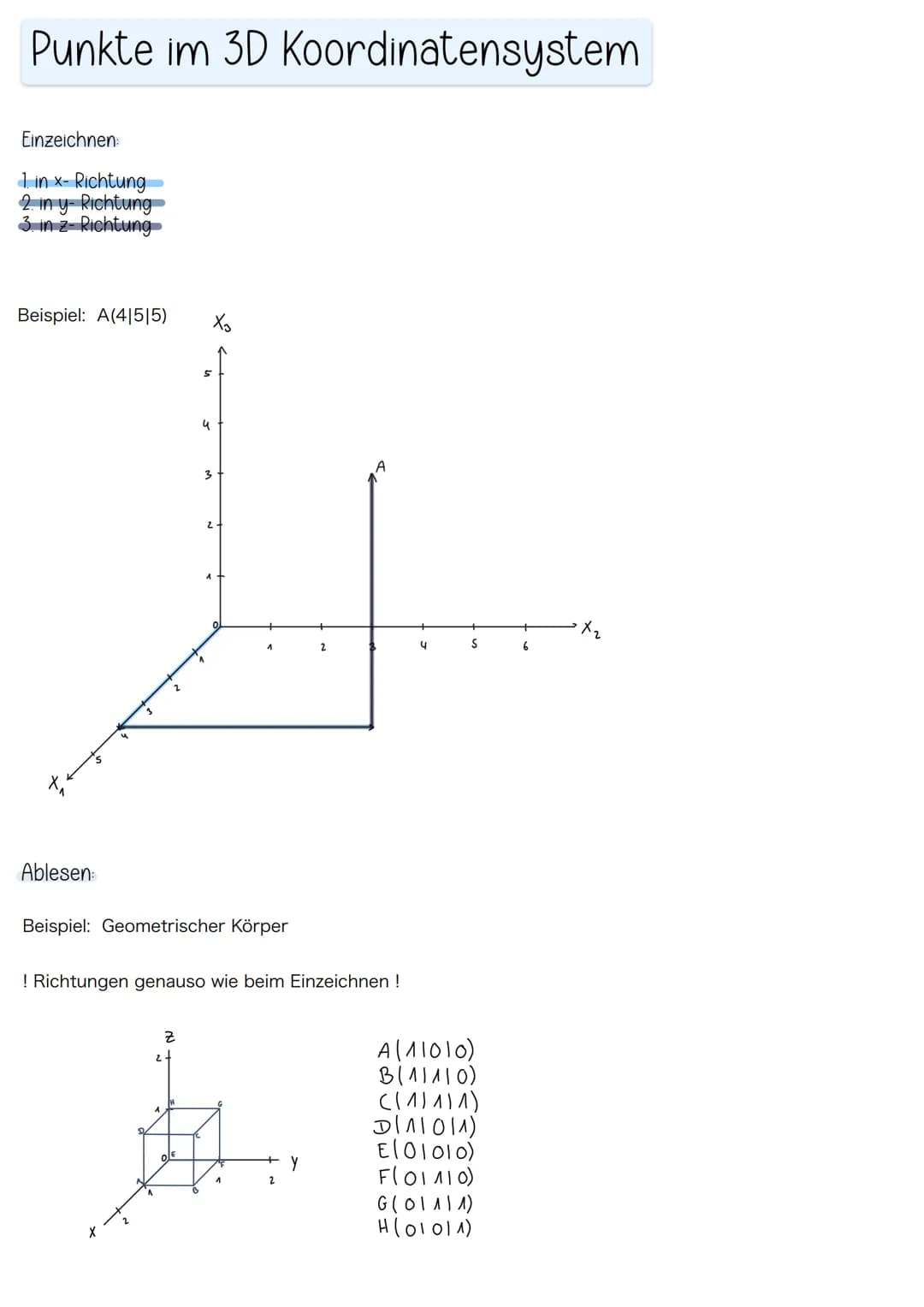

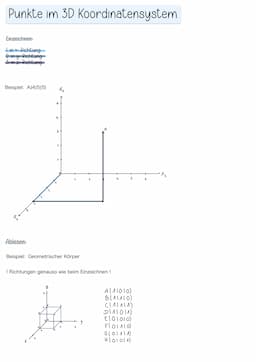

3D-Koordinatensystem verstehen

Punkte im dreidimensionalen Raum zeichnest du systematisch ein: erst x-Richtung, dann y-Richtung, schließlich z-Richtung. Diese Reihenfolge ist entscheidend für korrekte Darstellungen.

Beim Ablesen von Koordinaten gehst du genauso vor wie beim Einzeichnen. Du verfolgst die drei Richtungen systematisch und liest die entsprechenden Werte ab.

Geometrische Körper wie Würfel helfen dir, das räumliche Vorstellungsvermögen zu trainieren. Jeder Eckpunkt hat eindeutige Koordinaten, die du systematisch bestimmen kannst.

Übungstipp: Zeichne regelmäßig einfache Körper - das verbessert dein räumliches Denken enorm!

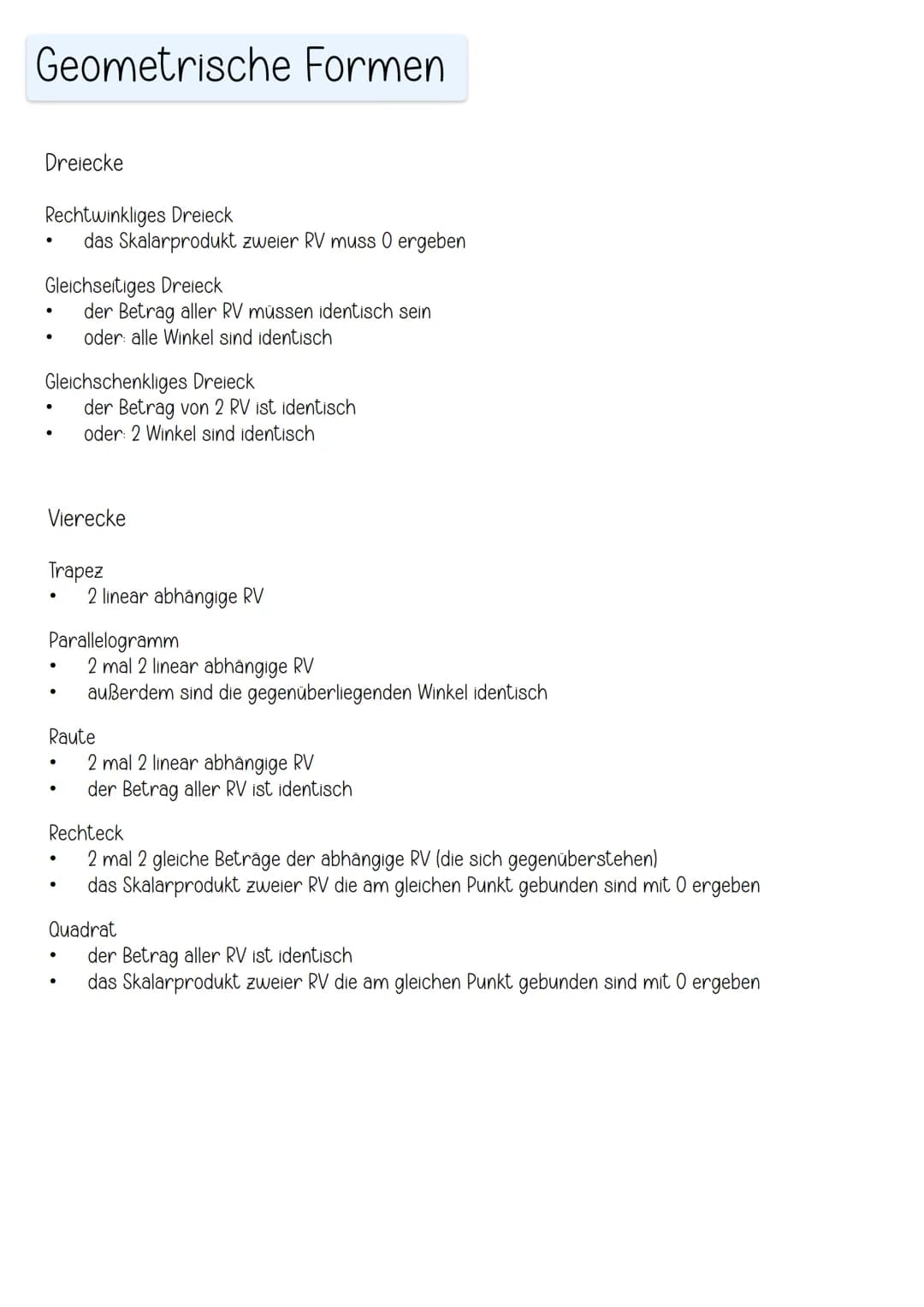

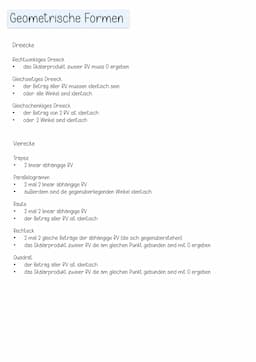

Geometrische Formen erkennen

Dreiecke unterscheidest du durch Winkel und Seitenlängen. Ein rechtwinkliges Dreieck erkennst du am Skalarprodukt null, gleichseitige an identischen Beträgen aller Vektoren.

Vierecke haben charakteristische Eigenschaften: Trapeze haben zwei parallel Seiten (linear abhängige Vektoren), Parallelogramme haben paarweise parallele Seiten.

Rechtecke kombinieren rechte Winkel mit paarweise gleichen Seitenlängen. Quadrate sind Rechtecke mit vier gleichen Seiten. Diese Eigenschaften überprüfst du systematisch mit Vektorberechnungen.

Strategie: Prüfe immer zuerst die Beträge, dann die Winkel - so erkennst du jede geometrische Form!
